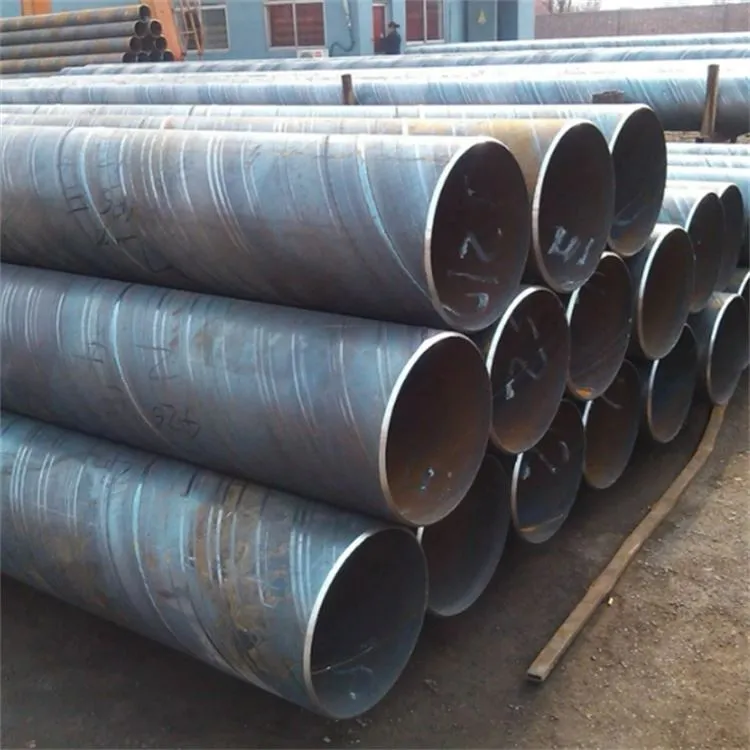

ASTM A252 সর্পিল ঢালাই ইস্পাত পাইপ পাইলস
ASTM A252 স্পাইরাল ওয়েল্ডেড স্টিল পাইপ পাইলগুলি গভীর ভিত্তি প্রকল্পের জন্য ডিজাইন করা হয়েছে যেখানে ইস্পাত পাইপের অংশগুলি মাটিতে কাঠামোগত লোড স্থানান্তর করে বা কাস্ট-ইন-প্লেস কংক্রিটের স্তূপের জন্য স্থায়ী ইস্পাত শেল হিসাবে কাজ করে। সর্পিল নিমজ্জিত আর্ক ওয়েল্ডিং (SSAW) প্রক্রিয়া ব্যবহার করে তৈরি, এই বড়-ব্যাসের কার্বন ইস্পাত পাইপগুলি ভিত্তি, সেতু, বন্দর, সামুদ্রিক কাঠামো এবং শিল্প নির্মাণের জন্য নমনীয় আকারের বিকল্পগুলি অফার করে।
GNEE গ্রেড 1, গ্রেড 2 এবং গ্রেড 3-এ ASTM A252 সর্পিল ওয়েল্ডেড স্টিল পাইপ পাইল সরবরাহ করে, বাইরের ব্যাস, প্রাচীরের বেধ, পাইপের দৈর্ঘ্য, শেষ প্রস্তুতি, পৃষ্ঠ সুরক্ষা এবং পরিদর্শন ডকুমেন্টেশনের জন্য প্রকল্প-ভিত্তিক বিকল্পগুলি সহ। আমরা ক্রেতাদের ইঞ্জিনিয়ারিং ড্রয়িং, ইনস্টলেশনের প্রয়োজনীয়তা এবং প্রজেক্ট ডেলিভারির সময়সূচীর সাথে পাইপের স্পেসিফিকেশন মেলে সাহায্য করি।
ASTM A252 সর্পিল ঢালাই পাইপ বিশেষ উল্লেখ
| আইটেম | স্পেসিফিকেশন |
|---|---|
| পণ্যের নাম | ASTM A252 সর্পিল ঢালাই ইস্পাত পাইপ পাইলস |
| স্ট্যান্ডার্ড | ASTM A252/A252M |
| উপাদান | কার্বন ইস্পাত |
| গ্রেড | গ্রেড 1, গ্রেড 2, গ্রেড 3 |
| উত্পাদন প্রক্রিয়া | সর্পিল নিমজ্জিত আর্ক ওয়েল্ডিং (SSAW) |
| ব্যাস বাইরে | 219-3,000 মিমি |
| প্রাচীর বেধ | 6-25 মিমি |
| দৈর্ঘ্য | 6-12 মি; প্রকল্প-নির্দিষ্ট দৈর্ঘ্য উপলব্ধ |
| পাইপ আকৃতি | গোলাকার |
| পাইপ শেষ | সমতল প্রান্ত, beveled শেষ, বা প্রকল্প-নির্দিষ্ট প্রস্তুতি |
| সারফেস কন্ডিশন | কালো ইস্পাত, আঁকা, বা নির্দিষ্ট প্রতিরক্ষামূলক আবরণ |
| অ্যাপ্লিকেশন | নির্মাণ ভিত্তি, সেতু, বন্দর, সামুদ্রিক কাঠামো, এবং শিল্প পাইলিং |
| পরিদর্শন নথি | মিল টেস্ট সার্টিফিকেট (MTC) এবং অন্যান্য সম্মত পরিদর্শন রেকর্ড |
ASTM A252 সর্পিল ঢালাই ইস্পাত পাইপ কি?
ASTM A252 হল ঢালাই এবং বিজোড় ইস্পাত পাইপের জন্য একটি আদর্শ স্পেসিফিকেশন। এটি নলাকার ইস্পাত পাইপগুলিকে কভার করে যা স্থায়ী লোড-ভারিং ফাউন্ডেশন সদস্য হিসাবে বা কাস্ট-ইন-প্লেস কংক্রিটের স্তূপের জন্য শেল হিসাবে ব্যবহৃত হয়। স্পেসিফিকেশনে প্রসার্য বৈশিষ্ট্য, প্রসারণ এবং অন্যান্য পাইপ-পাইল গ্রহণযোগ্যতার মানদণ্ডের প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।
সর্পিল ঢালাই পাইপ স্তূপ একটি নলাকার আকারে ইস্পাত ফালা বা প্লেট গঠন এবং হেলিকাল সীম ঢালাই দ্বারা উত্পাদিত হয়. এই উত্পাদন প্রক্রিয়াটি বৃহৎ-ব্যাসের পাইপ উত্পাদনের জন্য ব্যাপকভাবে ব্যবহৃত হয়, এটিকে পাইলিং প্রকল্পগুলির জন্য উপযুক্ত করে তোলে যার জন্য যথেষ্ট ক্রস-বিভাগীয় মাত্রা এবং প্রকল্প-নির্দিষ্ট দৈর্ঘ্যের প্রয়োজন হয়।
ASTM A252 একাধিক পাইপ উত্পাদন পদ্ধতি কভার করে। অতএব, স্পাইরাল ওয়েল্ডেড পাইলস নির্দিষ্ট করা ক্রেতাদের তাদের ক্রয়ের স্পেসিফিকেশনে উপাদানের মান এবং প্রয়োজনীয় উত্পাদন প্রক্রিয়া উভয়ই উল্লেখ করা উচিত।
ASTM A252 সর্পিল ঢালাই পাইপের আকার এবং মাত্রা
ASTM A252 সর্পিল ঢালাই পাইপ পাইলের মাত্রা ভিত্তি নকশা এবং ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা হয়। বড় বাইরের ব্যাস পাইল সেকশন ডিজাইনের জন্য একটি নমনীয় ভিত্তি প্রদান করে, যখন দেয়ালের বেধ এবং দৈর্ঘ্য কাঠামোগত গণনা, পরিচালনার প্রয়োজনীয়তা এবং সাইটের অবস্থার দ্বারা নির্ধারিত হয়।
| মাত্রা | কমন মার্কেট রেঞ্জ |
|---|---|
| বাইরে ব্যাস (OD) | 219-3,000 মিমি |
| দেয়ালের বেধ (WT) | 6-25 মিমি |
| স্ট্যান্ডার্ড দৈর্ঘ্য বিকল্প | 6 মি এবং 12 মি |
| প্রকল্পের দৈর্ঘ্য | অর্ডার প্রয়োজনীয়তা অনুযায়ী উপলব্ধ |
| গ্রেড | ASTM A252 গ্রেড 1, গ্রেড 2, গ্রেড 3 |
পাইপের আকার, প্রাচীরের বেধ, গ্রেড এবং উত্পাদন রুট দ্বারা প্রকৃত সরবরাহের মাত্রা পরিবর্তিত হয়।
পাইপ পাইল মাত্রা নির্দিষ্ট কিভাবে
একটি সঠিক উদ্ধৃতি জন্য, ক্রেতাদের প্রদান করা উচিত:
বাইরে ব্যাস এবং নামমাত্র প্রাচীর বেধ
প্রয়োজনীয় পাইপ দৈর্ঘ্য এবং পরিমাণ
ASTM A252 গ্রেড
পাইপ শেষ প্রস্তুতি এবং কোনো যোগদানের প্রয়োজনীয়তা
পৃষ্ঠ আবরণ বা জারা সুরক্ষা প্রয়োজনীয়তা
পরিদর্শন, পরীক্ষা, এবং ডকুমেন্টেশন প্রয়োজনীয়তা
অ-মানক মাত্রা সহ প্রকল্পগুলির জন্য, প্রকল্প অঙ্কন বা পাইপ পাইল সময়সূচী জমা দেওয়া প্রয়োজনীয় কনফিগারেশন স্পষ্ট করতে এবং উদ্ধৃতি এবং বিতরণের মধ্যে অসঙ্গতি এড়াতে সহায়তা করে
সর্পিল ঢালাই ইস্পাত পাইপ পাইলস উত্পাদন প্রক্রিয়া
ASTM A252 সর্পিল ঢালাই ইস্পাত পাইপ পাইলস একটি অবিচ্ছিন্ন হেলিকাল আকারে ইস্পাত স্ট্রিপ বা প্লেট গঠন করে এবং সর্পিল সীম ঢালাই করে তৈরি করা হয়। নিমজ্জিত আর্ক ওয়েল্ডিং সাধারণত সীম তৈরি করতে ব্যবহৃত হয়।
সাধারণ উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত:
উপাদান প্রস্তুতি:ইস্পাত কুণ্ডলী বা প্লেট নির্দিষ্ট উপাদান এবং উত্পাদন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা হয়.
গঠন:ইস্পাত প্রয়োজনীয় বাইরের ব্যাস সহ একটি নলাকার পাইপে গঠিত হয়।
সর্পিল সীম ঢালাই:হেলিকাল সীমটি নির্দিষ্ট ঢালাই প্রক্রিয়া ব্যবহার করে ঢালাই করা হয়।
মাত্রিক পরিদর্শন:বাইরের ব্যাস, প্রাচীরের বেধ, দৈর্ঘ্য, সোজাতা এবং অন্যান্য নির্দিষ্ট মাত্রা পরীক্ষা করা হয়।
ঢালাই পরিদর্শন এবং পরীক্ষা:প্রযোজ্য মান, ক্রয় আদেশ এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পরিদর্শন করা হয়।
শেষ প্রস্তুতি:ফিল্ড ওয়েল্ডিং, স্প্লিসিং বা অন্যান্য নির্দিষ্ট সংযোগের জন্য পাইপের প্রান্ত প্রস্তুত করা হয়।
পৃষ্ঠ চিকিত্সা এবং চিহ্নিতকরণ:পাইপটি প্রেরণের আগে নির্দিষ্ট পৃষ্ঠ সুরক্ষা এবং সনাক্তকরণ চিহ্নিতকরণ গ্রহণ করে।
পাইপ পাইলের জন্য, উত্তোলন, পরিবহন, স্প্লাইসিং এবং ইনস্টলেশনের সময় মাত্রিক সামঞ্জস্য এবং ঢালাই গুণমান গুরুত্বপূর্ণ। অর্ডার দেওয়ার আগে ক্রেতাদের কোনো অতিরিক্ত পরিদর্শন প্রয়োজনীয়তা সংজ্ঞায়িত করা উচিত, বিশেষ করে ড্রাইভিং শর্ত বা বিশেষ গ্রহণযোগ্যতার মানদণ্ডের দাবি জড়িত প্রকল্পগুলির জন্য।
ASTM A252 সর্পিল ঢালাই পাইপ পাইল অ্যাপ্লিকেশন
বিল্ডিং ফাউন্ডেশন এবং গভীর ভিত্তি
সর্পিল ঢালাই ইস্পাত পাইপ পাইল ফাউন্ডেশন সিস্টেমে ব্যবহার করা হয় যেখানে কাঠামোগত লোড মাটির স্তরের মাধ্যমে উপযুক্ত সমর্থনকারী স্তরে স্থানান্তর করা আবশ্যক। প্রয়োজনীয় ব্যাস, প্রাচীরের বেধ এবং গ্রেড কাঠামোগত এবং ভূ-প্রযুক্তিগত নকশার উপর নির্ভর করে।
সেতু ভিত্তি
পাইপ পাইলস ব্রিজের পিয়ার, অ্যাবটমেন্ট এবং অন্যান্য ভিত্তি উপাদানগুলির জন্য নির্দিষ্ট করা যেতে পারে। প্রকল্পের প্রয়োজনীয়তার মধ্যে নিয়ন্ত্রিত মাত্রা, সংজ্ঞায়িত গাদা দৈর্ঘ্য, ঢালাই পরিদর্শন এবং ক্ষেত্র বিভাজনের প্রস্তুতি অন্তর্ভুক্ত থাকতে পারে।
বন্দর এবং সামুদ্রিক নির্মাণ
নির্বাচিত বন্দর, ডক, জেটি এবং সামুদ্রিক ভিত্তি প্রকল্পে ইস্পাত পাইপ পাইল ব্যবহার করা হয়। এই পরিবেশে, আবরণ সিস্টেম, জারা ভাতা, এবং অতিরিক্ত সুরক্ষা এক্সপোজার শর্ত এবং নকশা জীবন অনুযায়ী নির্দিষ্ট করা যেতে পারে।
শিল্প ভবন এবং ভারী কাঠামো
শিল্প সুবিধা, সরঞ্জামের ভিত্তি, এবং ভারী কাঠামোগত প্রকল্পগুলি ASTM A252 পাইপ পাইল ব্যবহার করতে পারে যেখানে ইঞ্জিনিয়ারিং ডিজাইন নলাকার ইস্পাত পাইল অংশগুলির জন্য কল করে।
কাস্ট-ইন-প্লেস কংক্রিট পাইলস
ASTM A252 ইস্পাত পাইপ কাস্ট-ইন-প্লেস কংক্রিটের স্তূপের জন্য একটি শেল হিসাবে পরিবেশন করতে পারে। পাইপ মাত্রা এবং উপাদান গ্রেড প্রকল্প নকশা পূরণ করা উচিত, যখন কংক্রিট স্থাপন এবং শক্তিবৃদ্ধি বিবরণ প্রযোজ্য নির্মাণ স্পেসিফিকেশন দ্বারা নির্ধারিত হয়।
পাইপ এন্ড প্রিপারেশন, স্প্লিসিং এবং সারফেস প্রোটেকশন
পাইপ পাইল ইনস্টলেশনের প্রয়োজনীয়তাগুলি প্রকল্পগুলির মধ্যে উল্লেখযোগ্যভাবে পরিবর্তিত হতে পারে। শেষ প্রস্তুতি এবং পৃষ্ঠ চিকিত্সা তাই উত্পাদন বা সংগ্রহের আগে নিশ্চিত করা উচিত.
পাইপ শেষ বিকল্প
সমতল শেষ:যেখানে প্রকল্পটি প্লেইন-এন্ড পাইপ বা পৃথক সংযোগ ব্যবস্থা নির্দিষ্ট করে সেখানে ব্যবহৃত হয়।
বেভেলড শেষ:যেখানে গাদা অংশগুলির একটি নির্দিষ্ট জোড় প্রস্তুতির প্রয়োজন সেখানে ব্যবহৃত হয়।
স্প্লিসিং প্রস্তুতি:পাইপ শেষ এবং যৌথ বিবরণ প্রকল্প অঙ্কন এবং ক্ষেত্রের ঢালাই পদ্ধতির সাথে সমন্বয় করা যেতে পারে।
ড্রাইভিং আনুষাঙ্গিক:পাইল ডিজাইনের প্রয়োজন হলে ড্রাইভিং জুতা, শেষ প্লেট বা শক্তিবৃদ্ধির বিবরণ আলাদাভাবে উল্লেখ করা যেতে পারে।
সারফেস প্রোটেকশন অপশন
পরিবেশ এবং প্রকল্পের স্পেসিফিকেশনের উপর নির্ভর করে, পৃষ্ঠ সুরক্ষা অন্তর্ভুক্ত হতে পারে:
নির্দিষ্ট অ্যাপ্লিকেশনের জন্য কালো বা uncoated ইস্পাত
প্রতিরক্ষামূলক পেইন্ট সিস্টেম
ফিউশন-বন্ডেড ইপোক্সি (FBE)
তিন-স্তর পলিথিন (3LPE)
অন্যান্য নির্দিষ্ট বিরোধী জারা সিস্টেম
আবরণ নির্বাচন মাটির রসায়ন, ভূগর্ভস্থ জল, সামুদ্রিক এক্সপোজার, পরিচালনা, ইনস্টলেশন ক্ষতি, এবং প্রয়োজনীয় পরিষেবা জীবন বিবেচনা করা উচিত। আবরণ এবং আনুষাঙ্গিকগুলি ASTM A252 এর স্বয়ংক্রিয় প্রয়োজনীয়তার পরিবর্তে প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা।
গুণমান পরিদর্শন এবং ডকুমেন্টেশন
ইস্পাত পাইপ পাইল সংগ্রহের জন্য, গুণমান নিশ্চিত করা উচিত উপাদান সম্মতি এবং উদ্দেশ্যযুক্ত ভিত্তি প্রকল্পের প্রয়োজনীয়তা উভয়ই।
পরিদর্শন এবং ডকুমেন্টেশন প্যাকেজ অর্ডার করার আগে সম্মত হতে পারে এবং এতে অন্তর্ভুক্ত থাকতে পারে:
মিল টেস্ট সার্টিফিকেট (MTC)
তাপ সংখ্যা এবং উপাদান ট্রেসেবিলিটি
রাসায়নিক রচনা এবং যান্ত্রিক পরীক্ষার ফলাফল
মাত্রিক পরিদর্শন রেকর্ড
ঢালাই পরিদর্শন এবং অ-ধ্বংসাত্মক পরীক্ষার রেকর্ড, যেখানে নির্দিষ্ট করা আছে
আবরণ পরিদর্শন রেকর্ড, যেখানে প্রযোজ্য
তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন, যখন চুক্তির প্রয়োজন হয়
প্যাকিং তালিকা এবং শিপিং ডকুমেন্টেশন
পরিদর্শনের সুযোগ ক্রয় আদেশে স্পষ্টভাবে উল্লেখ করা উচিত। অতিরিক্ত অ-ধ্বংসাত্মক পরীক্ষা, তৃতীয় পক্ষের সাক্ষ্যদান, বিশেষ চিহ্নিতকরণ, বা প্রকল্প-নির্দিষ্ট ডকুমেন্টেশন প্রয়োজন এমন ক্রেতাদের উৎপাদনের আগে এই প্রয়োজনীয়তাগুলি নিশ্চিত করা উচিত।
পরীক্ষা এবং পরিদর্শন



একটি ফাউন্ডেশন বা অবকাঠামো প্রকল্পের জন্য ASTM A252 গ্রেড 1, গ্রেড 2, বা গ্রেড 3 সর্পিল ওয়েল্ডেড স্টিলের পাইপ খুঁজছেন?
GNEE-কে আপনার প্রয়োজনীয় মাত্রা, পরিমাণ, গ্রেড, পাইপের শেষ বিবরণ, আবরণের প্রয়োজনীয়তা এবং পরিদর্শন স্পেসিফিকেশন পাঠান। আমাদের দল সরবরাহের প্রয়োজনীয়তা পর্যালোচনা করবে এবং আপনার প্রকল্পের প্রয়োজনের উপর ভিত্তি করে একটি উদ্ধৃতি প্রদান করবে।
FAQs
ASTM A252 সর্পিল ঢালাই ইস্পাত পাইপ কি জন্য ব্যবহৃত হয়?
ASTM A252 সর্পিল ঢালাই ইস্পাত পাইপ ফাউন্ডেশন প্রকৌশলে ইস্পাত পাইপ পাইল করার জন্য ব্যবহৃত হয়। পাইপ একটি স্থায়ী লোড বহনকারী সদস্য হিসাবে বা কাস্ট-ইন-প্লেস কংক্রিটের স্তূপের জন্য একটি শেল হিসাবে কাজ করতে পারে। সাধারণ প্রকল্পগুলির মধ্যে রয়েছে নির্মাণ ভিত্তি, সেতু, বন্দর, সামুদ্রিক কাঠামো এবং শিল্প সুবিধা।
ASTM A252 গ্রেড 2 এবং গ্রেড 3 এর মধ্যে পার্থক্য কী?
গ্রেড 3-এ গ্রেড 2-এর তুলনায় উচ্চ ন্যূনতম ফলন এবং প্রসার্য শক্তির প্রয়োজনীয়তা রয়েছে। সাধারণত উল্লেখিত ন্যূনতম ফলন শক্তি হল গ্রেড 3-এর জন্য 45,000 psi (310 MPa) এবং গ্রেড 2-এর জন্য 35,000 psi (240 MPa)। উপযুক্ত গ্রেড এবং প্রকল্পের গৃহীত নকশার প্রয়োজনের উপর নির্ভর করে।
ASTM A252 সর্পিল ঢালাই পাইপের জন্য কি মাপ পাওয়া যায়?
সাধারণ বাজারের অফারগুলির মধ্যে রয়েছে প্রায় 219-3,000 মিমি এর বাইরের ব্যাস এবং 6-25 মিমি প্রাচীরের বেধ। 6 মিটার এবং 12 মিটার দৈর্ঘ্য সাধারণ, যখন প্রকল্প-নির্দিষ্ট দৈর্ঘ্য প্রয়োজনীয় মাত্রা এবং সরবরাহ ব্যবস্থার উপর নির্ভর করে উপলব্ধ হতে পারে।
ASTM A252 সর্পিল ঢালাই প্রয়োজন?
নং ASTM A252 ঢালাই করা এবং সীমলেস স্টিলের পাইলগুলিকে কভার করে এবং ঢালাই করা পাইপের জন্য একাধিক উত্পাদন এবং সীম কনফিগারেশনের অনুমতি দেয়৷ যদি একটি প্রকল্পের জন্য বিশেষভাবে সর্পিল নিমজ্জিত আর্ক ওয়েল্ডেড পাইপের প্রয়োজন হয়, তাহলে ক্রয় আদেশে ASTM A252 এবং প্রয়োজনীয় SSAW উত্পাদন প্রক্রিয়া উভয়ই উল্লেখ করা উচিত।
ASTM A252 এর কি জারা বিরোধী আবরণ প্রয়োজন?
ASTM A252 স্বয়ংক্রিয়ভাবে একটি নির্দিষ্ট অ্যান্টি-জারা আবরণ প্রয়োজন হয় না। আবরণ প্রয়োজনীয়তা প্রকল্পের স্পেসিফিকেশন, এক্সপোজার পরিবেশ, জারা মূল্যায়ন, এবং নকশা জীবনের উপর নির্ভর করে। একটি উদ্ধৃতি অনুরোধ করার সময় ক্রেতাদের প্রয়োজনীয় আবরণ সিস্টেম এবং পরিদর্শন মানদণ্ড উল্লেখ করা উচিত।
ASTM A252 পাইপ পাইলের সাথে কোন নথির অনুরোধ করা উচিত?
ডকুমেন্টেশন প্যাকেজ ক্রয় অর্ডারে সম্মত হওয়া উচিত। সাধারণত অনুরোধ করা রেকর্ডগুলির মধ্যে মিল টেস্ট সার্টিফিকেট, উপাদান সনাক্তকরণের তথ্য, মাত্রিক পরিদর্শন রেকর্ড এবং প্রযোজ্য ওয়েল্ড বা আবরণ পরিদর্শন প্রতিবেদন অন্তর্ভুক্ত থাকে। তৃতীয় পক্ষের পরিদর্শন প্রকল্প চুক্তি দ্বারা প্রয়োজন হলে ব্যবস্থা করা যেতে পারে।
ASTM A252 সর্পিল ঢালাই ইস্পাত পাইপ পাইলস উদ্ধৃত করতে কি তথ্য প্রয়োজন?
একটি উদ্ধৃতি অনুরোধে ASTM A252 গ্রেড, বাইরের ব্যাস, প্রাচীরের বেধ, পাইপের দৈর্ঘ্য, পরিমাণ, পাইপের শেষের প্রয়োজনীয়তা, পৃষ্ঠ সুরক্ষা, পরিদর্শনের সুযোগ, ডেলিভারির গন্তব্য এবং অনুরোধকৃত ডেলিভারির সময়সূচী অন্তর্ভুক্ত করা উচিত। প্রজেক্ট ড্রয়িং বা পাইপ পাইল সময়সূচী সহায়ক যখন অর্ডারে অ-মানক মাত্রা বা অতিরিক্ত বানোয়াট প্রয়োজনীয়তা অন্তর্ভুক্ত থাকে।
