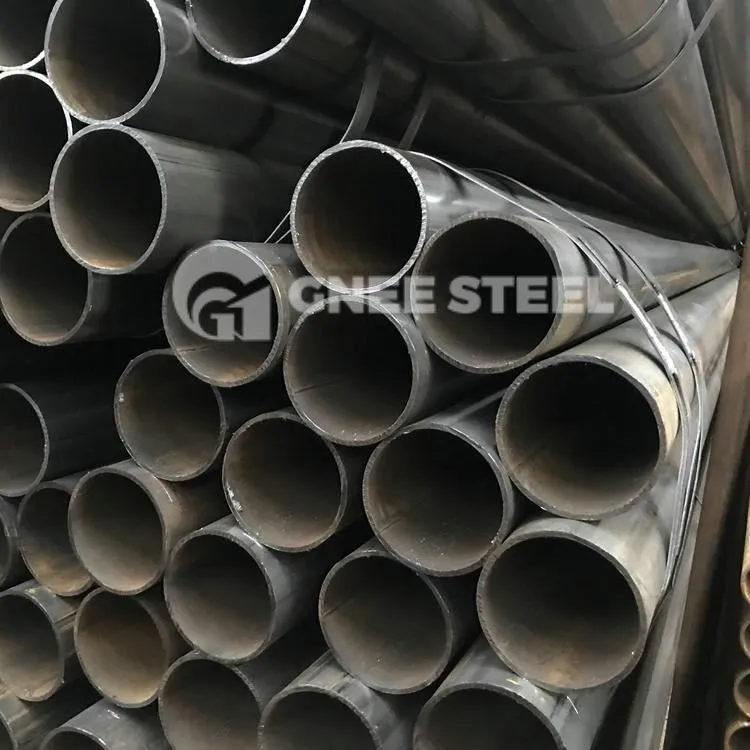

EN10025 S355J0 LSAW পাইপ



S355J0 হল একটি ইউরোপীয় মানের নিম্ন খাদ উচ্চ শক্তির ইস্পাত, এর স্পেসিফিকেশনগুলি EN10025 এ সংজ্ঞায়িত করা হয়েছে। "S355J0" উপাধিটি নিম্নরূপ ব্যাখ্যা করা হয়েছে: "S" মানে কাঠামোগত ইস্পাত, "355" 355 MPa এর ফলন শক্তি নির্দেশ করে এবং "J0" বোঝায় যে প্রভাব শক্তি পরীক্ষা 0 ডিগ্রিতে পরিচালিত হয়।

S355J0 স্টিলের ডেলিভারি শর্তগুলির মধ্যে অন্যান্য অবস্থার মধ্যে হট রোলিং, নিয়ন্ত্রিত রোলিং, স্বাভাবিককরণ বা রোলিং স্বাভাবিককরণ অন্তর্ভুক্ত থাকতে পারে।

EN10025 S355J0 ওয়েল্ডেড পাইপ স্পেসিফিকেশন

স্ট্যান্ডার্ড নং	EN 10025
MM মধ্যে ব্যাস বাইরে	21.3 থেকে 457.2
MM মধ্যে প্রাচীর বেধ	1.8 থেকে 14.27 পর্যন্ত
পাইপ চিহ্নিতকরণ	সমস্ত পাইপ নিম্নলিখিত হিসাবে চিহ্নিত করা হয়েছে: সরবরাহকারী বা প্রস্তুতকারকের নাম, স্ট্যান্ডার্ড, গ্রেড, OD, বেধ, দৈর্ঘ্য, তাপ সংখ্যা
দৈর্ঘ্য মি.মি	6000 থেকে 12 000/18 000
সময়সূচী	তফসিল XS, তফসিল 160, তফসিল 40, তফসিল XXS, তফসিল 80

S355J0 ঢালাই ইস্পাত টিউব রাসায়নিক গঠন এবং যান্ত্রিক সম্পত্তি

কার্বন	সিলিকন	ম্যাঙ্গানিজ	ফসফরাস	সালফার	মলিবডেনাম	নিকেল করা	ক্রোমিয়াম	তামা	অন্যান্য
সর্বোচ্চ 0.20	সর্বোচ্চ 0.55	সর্বোচ্চ 1.60	0.035	0.035	-	-	-	-	-



প্রসার্য শক্তি			প্রসারণ
মেগাপ্যাস্কেল সর্বনিম্ন	মেগাপ্যাস্কেল সর্বনিম্ন	ksi সর্বনিম্ন	শতাংশ
490	630	–	–

S355J0 ওয়েল্ডেড টিউবিং













































S355J0 অনুদৈর্ঘ্য ঢালাই পাইপের গুণমান পরিদর্শন

রাসায়নিক গঠন বিশ্লেষণ:

পদ্ধতি:
রাসায়নিক বিশ্লেষণ
ইন্সট্রুমেন্টাল অ্যানালাইসিস (ইনফ্রারেড সিএস অ্যানালাইজার, ডাইরেক্ট রিডিং স্পেকট্রোমিটার, নো অ্যানালাইজার)

সরঞ্জাম:
1. ইনফ্রারেড সিএস বিশ্লেষক:
ফেরোঅ্যালয়, ইস্পাত তৈরির কাঁচামাল এবং ইস্পাত সি এবং এস উপাদান বিশ্লেষণের জন্য ব্যবহৃত হয়।
2. ডাইরেক্ট রিডিং স্পেকট্রোমিটার:
কঠিন নমুনায় C, Si, Mn, P, S, Cr, Mo, Ni, Cu, Al, W, V, Ti, B, Nb, As, Sn, Sb, Pb, Bi-এর মতো উপাদান বিশ্লেষণের জন্য ব্যবহৃত হয়।
3. কোন বিশ্লেষক:
পদার্থে গ্যাসের উপাদান (N এবং O) বিশ্লেষণের জন্য ব্যবহৃত হয়।

জ্যামিতিক মাত্রা এবং চেহারা পরিদর্শন:

1. প্রাচীর বেধ পরিদর্শন:
সরঞ্জাম: মাইক্রোমিটার, অতিস্বনক বেধ পরিমাপক
পদ্ধতি: উভয় প্রান্তে 8 পয়েন্টের কম নয় পরিমাপ করুন এবং রেকর্ড করুন।

2. বাইরের ব্যাস এবং ওভালিটি পরিদর্শন:
টুল: গেজ, ভার্নিয়ার ক্যালিপার, রিং গেজ
পদ্ধতি: সর্বোচ্চ এবং সর্বনিম্ন পয়েন্ট পরিমাপ করুন।

3. দৈর্ঘ্য পরিদর্শন:
সরঞ্জাম: ইস্পাত টেপ পরিমাপ
পদ্ধতি: ম্যানুয়াল বা স্বয়ংক্রিয় দৈর্ঘ্য পরিমাপ।

4. নমন ডিগ্রী পরিদর্শন:
টুলস: স্ট্রেইট এজ, লেভেল (1মি), ফিলার গেজ, ফাইন লাইন
পদ্ধতি: প্রতি মিটার নমন ডিগ্রি এবং মোট দৈর্ঘ্য নমন ডিগ্রি পরিমাপ করুন।

5. এন্ড ফেস বেভেল অ্যাঙ্গেল এবং ব্লান্ট এজ পরিদর্শন:
টুলস: অ্যাঙ্গেল রুলার, টেমপ্লেট

পৃষ্ঠ গুণমান পরিদর্শন: 100%

1. ভিজ্যুয়াল পরিদর্শন:
শর্ত: পর্যাপ্ত আলো, আদর্শ পদ্ধতি, অভিজ্ঞ পরিদর্শক
পদ্ধতি: পাইপ ঘূর্ণন সঙ্গে ম্যানুয়াল পরিদর্শন.

2. নন-ডেস্ট্রাকটিভ টেস্টিং (NDT):

ক অতিস্বনক পরীক্ষা (UT):
ইউনিফর্ম কম্পোজিশনের উপকরণে পৃষ্ঠ এবং অভ্যন্তরীণ ফাটলগুলির প্রতি সংবেদনশীল।
স্ট্যান্ডার্ড: GB/T 5777-1996
গ্রেড: C5

খ. এডি কারেন্ট টেস্টিং (ET): (ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন)
বিন্দুর মতো (গর্ত-আকৃতির) ত্রুটিগুলির প্রতি সংবেদনশীল।
স্ট্যান্ডার্ড: GB/T 7735-2004
গ্রেড: বি

গ. ম্যাগনেটিক পার্টিকেল টেস্টিং (MT) এবং ম্যাগনেটিক ফ্লাক্স লিকেজ টেস্টিং:
ফেরোম্যাগনেটিক পদার্থে পৃষ্ঠ এবং কাছাকাছি-পৃষ্ঠের ত্রুটি সনাক্ত করার জন্য উপযুক্ত।
স্ট্যান্ডার্ড: GB/T 12606-1999
গ্রেড: C4

d ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসোনিক টেস্টিং:
উচ্চ-তাপমাত্রা, উচ্চ-গতি, এবং রুক্ষ ইস্পাত পাইপ পৃষ্ঠের জন্য প্রযোজ্য, সংযোগ মাধ্যম প্রয়োজন হয় না।

e অনুপ্রবেশকারী পরীক্ষা:
ইস্পাত পাইপের পৃষ্ঠের ত্রুটিগুলি সনাক্ত করতে ফ্লুরোসেন্ট এবং রঙের কৌশল ব্যবহার করে।
