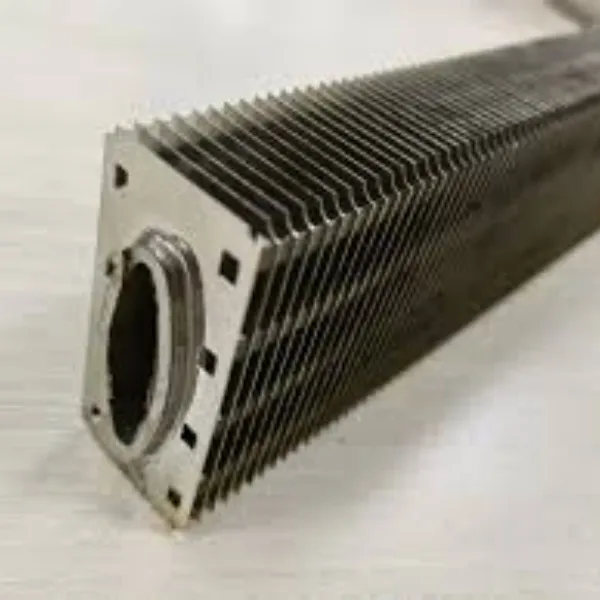

আয়তক্ষেত্রাকার পাখনা টিউব সহ উপবৃত্তাকার টিউব| ওভাল ফিনড টিউব
পণ্য বিবরণ
উপবৃত্তাকার ফিন টিউব|আয়তক্ষেত্রাকার পাখনা সহ উপবৃত্তাকার টিউব| গরম ডুবানো গ্যালভানাইজড ওভাল ফিন টিউব
আমাদের উপবৃত্তাকার পাখনা টিউব প্রবর্তন করা হচ্ছে, এতে গরম-ডুবানো গ্যালভানাইজড ওভাল ফিন টিউব রয়েছে। এই উদ্ভাবনী নকশাটি একটি অ্যারোডাইনামিক এয়ারফয়েল স্ট্রাকচারের সাথে একটি উপবৃত্তাকার টিউব আকৃতিকে অন্তর্ভুক্ত করে, বিশেষভাবে বায়ুপ্রবাহের প্রতিরোধ ক্ষমতা কমাতে ইঞ্জিনিয়ার করা হয়েছে। ঐতিহ্যগত বৃত্তাকার টিউব প্রকারের তুলনায়, এই পাখনাগুলি উন্নত কর্মক্ষমতা বৈশিষ্ট্য প্রদর্শন করে। হট-ডিপ গ্যালভানাইজেশন প্রক্রিয়া উল্লেখযোগ্যভাবে এই পাখনার ক্ষয় প্রতিরোধ ক্ষমতা বাড়ায়, বিভিন্ন পরিবেশে দীর্ঘায়ু এবং স্থায়িত্ব নিশ্চিত করে। তদ্ব্যতীত, এই ফিন টিউবগুলি অন্যান্য ডিজাইনের তুলনায় একটি কমপ্যাক্ট সমাধান সরবরাহ করে, অসাধারণ তাপ স্থানান্তর দক্ষতার গর্ব করে।
উপবৃত্তাকার পাখনা টিউব বা ডিম্বাকৃতি পাখনা নল কি?
উপবৃত্তাকার পাখনা টিউবকে ওভাল ফিন টিউবও বলা হয়। উপবৃত্তাকার পাখনাযুক্ত টিউবের দুটি অংশ থাকে, একটি হল উপবৃত্তাকার টিউব এবং আয়তক্ষেত্র পাখনা। উপবৃত্তাকার টিউব বিজোড় ইস্পাত টিউব বা ঢালাই ডিম্বাকৃতি ইস্পাত টিউব হতে পারে। পাখনাগুলো কার্বন ইস্পাত এবং আয়তক্ষেত্রাকার। তদ্ব্যতীত আয়তক্ষেত্রাকার পাখনা বিঘ্নিত গর্তের সাথে বা বাধাবিঘ্নিত গর্ত ছাড়াই হতে পারে।
উপবৃত্তাকার ফিনড টিউব ডিজাইন এয়ারসাইড প্রবাহ প্রতিরোধের জন্য একটি দক্ষ এয়ার ফয়েল আকৃতির একটি উপবৃত্তাকার আকৃতির টিউব ব্যবহার করে, যদিও এই আয়তক্ষেত্রাকার পাখনাগুলি বৃত্তাকার টিউব প্রকারের তুলনায় তাপ স্থানান্তর কর্মক্ষমতা বৈশিষ্ট্যগুলিকে উন্নত করতে পারে।
ওভাল ফিনড টিউব হল একটি নির্দিষ্ট ধরনের হিট এক্সচেঞ্জার যাতে বহিরাগত আয়তক্ষেত্রাকার পাখনা সহ ডিম্বাকৃতির বেস টিউব থাকে। এই নকশার রূপের মধ্যে রয়েছে ডিম্বাকার আয়তক্ষেত্রাকার ফিনড টিউব, ডিম্বাকৃতি-ডিম্বাকার ফিনড টিউব, ডিম্বাকৃতি বৃত্তাকার ফিনড টিউব, সর্পিল ওভাল ফ্ল্যাট টিউব এবং ডিম্বাকৃতি এইচ-আকৃতির ফিনড টিউব। ঐতিহ্যবাহী গোলাকার ফিনড টিউবগুলির তুলনায় এই ডিম্বাকার ফিনড টিউবগুলি তাদের বর্ধিত দক্ষতার কারণে ক্রমবর্ধমান পছন্দের হয়ে উঠছে, যা ইথিলিন উৎপাদন এবং তেল পরিশোধনের মতো সেক্টরগুলিতে তাদের প্রচলিত করে তুলেছে।
উপবৃত্তাকার পাখনা টিউব পৃষ্ঠ চিকিত্সা সম্পর্কে কিভাবে?
হট ডিপ গ্যালভানাইজড হওয়ার পরে এই পাখনার ক্ষয় প্রতিরোধ ক্ষমতা খুব বেশি হবে। এই ফিন টিউবগুলি অন্যান্য ধরণের ফিন টিউবের তুলনায় খুব কমপ্যাক্ট এবং তাদের তাপ স্থানান্তর দক্ষতা উল্লেখযোগ্য। তাই একে Hot dipped galvanized উপবৃত্তাকার/ওভাল ফিন টিউবও বলা হয়।
কিভাবে উপবৃত্তাকার পাখনা টিউব উত্পাদন?
1. বিজোড় বা ঢালাই ডিম্বাকৃতি ইস্পাত টিউব উত্পাদন;
2. ইস্পাত কুণ্ডলী উপর ছাঁচ মাধ্যমে আয়তক্ষেত্রাকার পাখনা খোঁচা;
3. উপবৃত্তাকার টিউবগুলিতে স্বয়ংক্রিয়ভাবে পাখনাগুলি পূরণ করুন;
4. হট ডিপ ফিনড টিউবগুলিকে গ্যালভানাইজ করে। ফিনড টিউবটি গলিত জিঙ্ক ট্যাঙ্কে ডুবিয়ে দেওয়া হয়। পাখনা এবং কোর টিউবের মধ্যে ফাঁকটি সম্পূর্ণরূপে দস্তা দ্বারা পূরণ করা হয়।
সাধারণ উপবৃত্তাকার পাখনা টিউবের আকার:
|
বেস টিউব OD (মিমি) |
বেস টিউব বেধ (মিমি) |
পাখনার উচ্চতা (মিমি) |
পাখনার বেধ (মিমি) |
ফিন পিচ (মিমি) |
|
36 x 14 |
1.5-3.0 |
55 x 26 |
0.25 |
2.31,2.54,2.82,3.18 |
|
বেস টিউব উপাদান |
ফিন ম্যাটেরিয়াল |
টিউবের দৈর্ঘ্য (Mtr) |
||
|
কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল |
কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল |
12 Mtrs এর কম বা সমান |
||
উপবৃত্তাকার পাখনা টিউব সুবিধা কি?
1. গোলাকার ফিনড টিউবের সাথে তুলনা করে, উপবৃত্তাকার ফিনড টিউব কমপ্যাক্ট লেআউট অর্জন করা সহজ, যা পুরো হিট এক্সচেঞ্জারের সামগ্রিক আয়তনকে হ্রাস করে, এইভাবে মেঝে এলাকা হ্রাস করে। তাপ এক্সচেঞ্জারের সামগ্রিক আকার এবং পদচিহ্নকে ছোট করে।
2. উপবৃত্তাকার ফিনড টিউবগুলির আকৃতির বৈশিষ্ট্যের কারণে, বাতাসের পার্শ্ব প্রতিরোধ ক্ষমতা ছোট, এবং তরলগুলির মধ্যে তাপ স্থানান্তর সহগ বৃদ্ধি পায়; টিউবের তাপ প্রতিরোধক তুলনামূলকভাবে ছোট, যা টিউবের তরলের তাপ স্থানান্তর বাড়ায়। তরলগুলির মধ্যে তাপ স্থানান্তর সহগকে উন্নত করে, দক্ষতা বাড়ায়।
3. উপবৃত্তাকার ফিনড টিউবগুলির তাপ স্থানান্তর ক্ষেত্রটি একই ক্রস-বিভাগীয় ক্ষেত্র বিশিষ্ট বৃত্তাকার টিউবের চেয়ে বড়, কারণ উপবৃত্তাকার টিউবের তাপ স্থানান্তর ঘের একই ক্রস-বিভাগীয় এলাকার নীচে দীর্ঘ। বৃত্তাকার টিউবের তুলনায় একটি বড় তাপ স্থানান্তর ঘের অফার করে, কর্মক্ষমতা বাড়ায়।
4. আয়তক্ষেত্রাকার ইস্পাত পাখনা হল সবচেয়ে বেশি ব্যবহৃত উপবৃত্তাকার পাখনাযুক্ত টিউব যার শক্তি বেশি। বেস টিউব শীতকালে হিমায়িত করা উচিত নয় এবং একটি দীর্ঘ সেবা জীবন আছে। আয়তক্ষেত্রাকার ইস্পাত পাখনা স্থায়িত্ব এবং দীর্ঘায়ু নিশ্চিত করে, ঠান্ডা আবহাওয়ায় জমাট বাঁধা এবং ক্র্যাকিংয়ের মতো সমস্যাগুলি প্রতিরোধ করে।
5. যেহেতু উপবৃত্তাকার ফিনড টিউবগুলিকে আরও কম্প্যাক্টভাবে সাজানো যায়, তাই সামনের সারির টিউবগুলি পিছনের সারির টিউবগুলির উপর বেশি প্রভাব ফেলে। পিছনের সারির টিউবগুলির পাখনা ব্যবধান বাড়িয়ে টিউবগুলির বাহ্যিক প্রবাহ প্রতিরোধের হ্রাস করা যেতে পারে, তবে টিউব সারির সংখ্যা খুব বেশি হওয়া উচিত নয়। একটি কমপ্যাক্ট কনফিগারেশন বাহ্যিক প্রবাহ প্রতিরোধকে কম করে, কার্যকরভাবে বায়ু সঞ্চালনকে অপ্টিমাইজ করে।
6. উপবৃত্তাকার ফিনড টিউবগুলি সর্বাধিক কাজের তাপমাত্রা 400 ডিগ্রিতে পৌঁছায়।
আপনাকে একটি promt অফার ফরোয়ার্ড করার জন্য আমরা আপনাকে সহ বিস্তারিত অনুসন্ধান পেয়ে খুশি হব:
• বেস টিউব উপাদান
• বেস টিউবের আকার (OD x WT x দৈর্ঘ্য)
• ফিন উপাদান
• ফিন টাইপ
• পাখনার ব্যাস বা উচ্চতা
• পাখনা বেধ
• প্রতি ইঞ্চিতে পাখনা, মিটার বা ফিন পিচ
• সমতলের দৈর্ঘ্য, অনাবৃত প্রান্ত
• ফিনড টিউব পরিমাণ
(অতিরিক্ত ফ্যাব্রিকেশন, যেমন টিউবগুলিকে টিউবপ্লেট বা সমাবেশে বাঁকানো বা ঢালাই করা)
