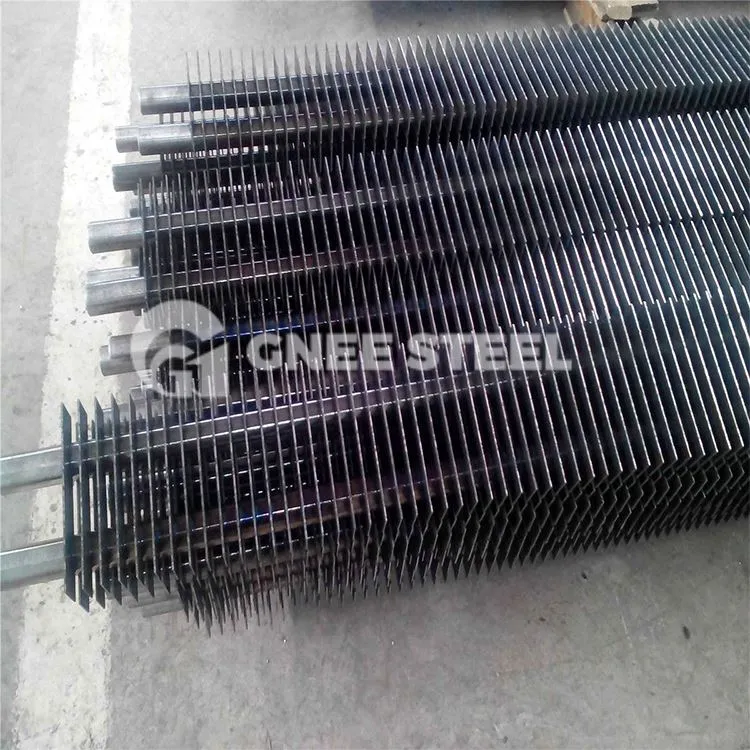

H টাইপ ফিনড টিউব

আকৃতিটি H অক্ষরের সাথে সাদৃশ্যপূর্ণ হওয়ায় একে H-টাইপ ফিন টিউব বলা হয়। ফিন টিউবগুলি একক H এবং ডবল H প্রকারে বিভক্ত। এগুলি পাওয়ার স্টেশন বয়লার, শিল্প বয়লার, ভাটা এবং জাহাজে বর্ধিত তাপ বিনিময় উপাদান হিসাবে ব্যাপকভাবে ব্যবহৃত হয়। বিদ্যুৎ কেন্দ্রের ফ্লু গ্যাস বর্জ্য তাপ পুনরুদ্ধার ব্যবস্থা ইত্যাদিতে।

এইচ-টাইপ ফিনড টিউব উপাদান এবং আকার:

স্ট্যান্ডার্ড পাখনা উপকরণ

• এইচ-টাইপ ফিনড টিউবের সুবিধা:

1. চমৎকার বিরোধী পরিধান কর্মক্ষমতা. পরিধান প্রধানত কারণে পাইপ উপর ছাই কণা প্রভাব এবং কাটিয়া প্রভাব. পাইপের চারপাশে পরিধান অনুভূমিক রেখা থেকে 300 ডিগ্রিতে গুরুতর। যখন s1/d=s2/d=2, এখানে পরিধানের পরিমাণ গড় মানের 3 গুণ। বার স্তব্ধ বিন্যাসে বায়ুপ্রবাহের দিক পরিবর্তনের কারণে, দ্বিতীয় সারির পরিধান গুরুতর। যখন sl/d=s2/d=2, দ্বিতীয় সারির পরিধান প্রথম সারির থেকে দ্বিগুণ হয়। এর পরে, প্রতিটি সারির পরিধান সাধারণত প্রথম সারির তুলনায় 30%-40% বেশি হয়৷ ক্রমিক বিন্যাস - সারি বিন্যাস স্তব্ধ বিন্যাসের মতোই। ভবিষ্যতে, বায়ু প্রবাহের প্রভাবের কারণে প্রতিটি সারির পাইপগুলি কম পরিধান করবে। একই অবস্থার অধীনে, ইন-লাইন টিউব বান্ডেলের পরিধানের পরিমাণ অচল টিউব বান্ডেলের তুলনায় 3-4 গুণ কম। পাইপ পরিধানের গতি ফ্লু গ্যাস বেগ অসমতা সহগ KV3.33 এবং ফ্লাই অ্যাশ ঘনত্ব অসমতা সহগ KU এর সমানুপাতিক। এইচ-আকৃতির ফিনড টিউব সাব-ইকোনোমাইজার সিরিজে সাজানো হয়েছে। এইচ-আকৃতির পাখনাগুলি স্থানটিকে কয়েকটি ছোট অংশে বিভক্ত করে এবং বায়ু প্রবাহে একটি প্রবাহ সমান প্রভাব ফেলে। এটি প্লেইন টিউব সাব-ইকোনোমাইজার এবং স্পাইরাল ফিন সাব-ইকোনোমাইজার থেকে আলাদা যা স্তব্ধ সারিগুলিতে সাজানো হয়। ইকোনোমাইজার এবং অনুদৈর্ঘ্য ফিন সাব-ইকোনোমাইজারের সাথে তুলনা করে, একই অন্যান্য শর্তে, পরিধানের আয়ু 3-4 গুণ বেশি। ফ্লু গ্যাস সাইড বাফেল কনুই অংশকে রক্ষা করে।

2. ধুলো জমা কমে যায়, এবং পাইপের পিছনের দিকে এবং বাতাসের দিকে ধুলো জমা হয়। পাইপগুলির স্তিমিত বিন্যাস পাইপগুলিকে ধুয়ে ফেলা সহজ করে তোলে এবং পিছনে কম ধুলো থাকে। সিরিজে সাজানো পাইপের জন্য, যেহেতু বায়ু প্রবাহ পাইপের পিছনের অংশ ধুয়ে ফেলা সহজ নয়, তাই সিরিজে সাজানো পাইপগুলি স্তব্ধ সারিগুলির চেয়ে বেশি ধুলো জমা করবে। "এইচ" টাইপের পাখনাগুলি টিউবের উভয় পাশে ঢালাই করা হয় যাতে ধুলো জমার সম্ভাবনা কম থাকে এবং বায়ুপ্রবাহের দিক পরিবর্তন না করেই বায়ুপ্রবাহ সোজা হয়ে যায়, তাই পাখনায় ধুলো জমার সম্ভাবনা কম থাকে। "H"-আকৃতির পাখনার মাঝখানে একটি 4-10মিমি ব্যবধান রয়েছে, যা টিউবের পাখনায় জমে থাকা ধুলো পরিষ্কার করার জন্য বায়ুপ্রবাহকে গাইড করতে পারে। যেহেতু পাখনার হেলিক্স কোণ দিক পরিবর্তনের জন্য বায়ু প্রবাহকে নির্দেশ করে, পাখনার টিউবে মারাত্মক ধুলো জমা হয়। এটি এমন অর্থনীতিবিদদের জন্য ব্যবহার করা যাবে না যেগুলি আলগা ধুলো জমে না।

3. স্থান কমপ্যাক্ট এবং খরচ হ্রাস করা হয়. পাইপ গ্রুপ ব্যাপকভাবে কম্প্যাক্ট করা হয় এবং লেজের ধোঁয়া ওয়েল উচ্চতা হ্রাস করা হয়। সামগ্রিক ওজন ব্যাপকভাবে হ্রাস করা হয়, সাসপেনশন সিস্টেমের লোড হ্রাস করে। ইকোনোমাইজার এবং সামগ্রিক বয়লার খরচ হ্রাস করুন।

4. ফ্লু গ্যাসের দিকে প্রতিরোধ কমিয়ে আনুন এবং প্ররোচিত ড্রাফ্ট ফ্যানের অপারেটিং এবং বিনিয়োগ খরচ কমিয়ে দিন।

5. ঢালাই জয়েন্টগুলোতে হ্রাস এবং নির্ভরযোগ্যতা উন্নত.

এইচ ফিনড টিউব
