পণ্য বিবরণ

উচ্চ ফ্লাক্স টিউব কি?

হাই ফ্লাক্স টিউব হল এক ধরনের হিট এক্সচেঞ্জার টিউব যা উচ্চ তাপ স্থানান্তর হার এবং উচ্চ তরল বেগ পরিচালনা করার জন্য ডিজাইন করা হয়েছে। এই টিউবগুলি সাধারণত এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে প্রচুর পরিমাণে তাপ স্থানান্তর করার প্রয়োজন হয়, যেমন বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল প্রক্রিয়াকরণ এবং বর্জ্য তাপ পুনরুদ্ধার ব্যবস্থায়।

উচ্চ ফ্লাক্স টিউবগুলি তাদের উচ্চ তাপ স্থানান্তর সহগ দ্বারা চিহ্নিত করা হয়, যা একটি হিট এক্সচেঞ্জার টিউব এর মধ্য দিয়ে প্রবাহিত তরলগুলির মধ্যে কতটা ভাল তাপ স্থানান্তর করতে পারে তার পরিমাপ। এই টিউবগুলি একটি বিশেষ জ্যামিতি দিয়ে ডিজাইন করা হয়েছে যা তরল পদার্থের অশান্তি এবং মিশ্রণের জন্য অনুমতি দেয়, যার ফলে উচ্চ তাপ স্থানান্তর হার হয়।

উচ্চ ফ্লাক্স টিউব ব্যবহারের মূল সুবিধাগুলির মধ্যে একটি হল তাদের উচ্চ তরল বেগ পরিচালনা করার ক্ষমতা। এটি তাপ স্থানান্তর হার বৃদ্ধি এবং তাপ এক্সচেঞ্জার সিস্টেমে উন্নত দক্ষতার জন্য অনুমতি দেয়। উপরন্তু, উচ্চ ফ্লাক্স টিউবগুলি প্রায়শই ফাউলিং এবং ক্ষয় প্রতিরোধী হওয়ার জন্য ডিজাইন করা হয়, যা রক্ষণাবেক্ষণের প্রয়োজনীয়তা কমাতে পারে এবং তাপ এক্সচেঞ্জারের আয়ু বাড়াতে পারে।

বিভিন্ন ধরণের উচ্চ ফ্লাক্স টিউব পাওয়া যায়, যার প্রতিটির নিজস্ব নির্দিষ্ট নকশা এবং প্রয়োগ রয়েছে। কিছু সাধারণ ধরনের অন্তর্ভুক্ত:

1. হেলিকাল হাই ফ্লাক্স টিউব: এই টিউবগুলি তাদের হেলিকাল ফিন দ্বারা চিহ্নিত করা হয়, যা টিউবের পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে এবং তাপ স্থানান্তর দক্ষতা উন্নত করে।

2. উন্নত সারফেস এরিয়া টিউব: এই টিউবগুলির বিশেষ জ্যামিতির কারণে একটি বর্ধিত পৃষ্ঠের ক্ষেত্র রয়েছে, যা তরল অস্থিরতা এবং মিশ্রিত করার অনুমতি দেয়।

3. অভ্যন্তরীণভাবে বর্ধিত টিউব: এই টিউবগুলির একটি বর্ধিত অভ্যন্তরীণ পৃষ্ঠের ক্ষেত্র রয়েছে, সাধারণত টারবুলেটর বা অন্যান্য অভ্যন্তরীণ জ্যামিতি ব্যবহারের মাধ্যমে যা তরল মিশ্রণ এবং তাপ স্থানান্তরকে উন্নত করে।

সামগ্রিকভাবে, উচ্চ ফ্লাক্স টিউবগুলি বিভিন্ন শিল্প এবং বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে প্রচুর পরিমাণে তাপ স্থানান্তর করার জন্য একটি বহুমুখী এবং কার্যকর সমাধান। উচ্চ তরল বেগ পরিচালনা করার, ফাউলিং এবং ক্ষয় প্রতিরোধ করার এবং উচ্চ তাপ স্থানান্তর সহগ প্রদান করার ক্ষমতা তাদের অনেক হিট এক্সচেঞ্জার সিস্টেমের জন্য একটি নির্ভরযোগ্য এবং সাশ্রয়ী পছন্দ করে তোলে।

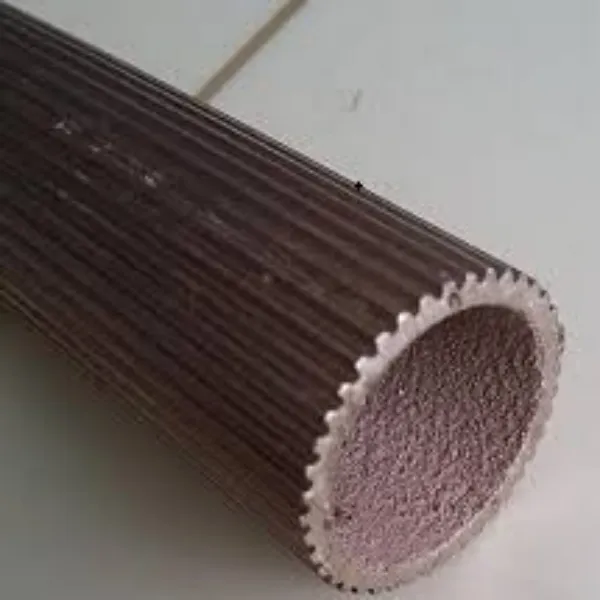

সিন্টারড হাই ফ্লাক্স টিউবসাধারণ তাপ বিনিময় নলের পৃষ্ঠে একটি নির্দিষ্ট কাঠামো সহ একটি অত্যন্ত দক্ষ তাপ বিনিময় নল, যা পাউডার ধাতুবিদ্যা পদ্ধতি দ্বারা sintered হয়। পৃষ্ঠের ছিদ্রযুক্ত স্তরের অবতল গর্ত একে অপরের সাথে যোগাযোগ করা হয়, এবং ফুটন্ত তাপ স্থানান্তর স্পষ্টতই উন্নত করা যেতে পারে এবং তাপ স্থানান্তর প্রভাব 20 গুণেরও বেশি বৃদ্ধি করা যেতে পারে। এটি এখন পর্যন্ত সর্বোচ্চ পাইপ ধরনের তাপ স্থানান্তর উপাদানের তাপ স্থানান্তর সহগ, বিশেষত অ্যালকেন, অ্যালকেনস, অ্যালকোহল যেমন ফ্রেয়ন মাধ্যমের ক্ষেত্রে প্রযোজ্য।

বেয়ার টিউবের সাথে তুলনা করে, সিন্টারযুক্ত পৃষ্ঠের ছিদ্রযুক্ত নলটির নিম্নলিখিত সুবিধা রয়েছে:

(1) এটি উল্লেখযোগ্যভাবে ফুটন্ত তাপ বৃদ্ধি করতে পারে, প্রায় অর্ধেক তাপ স্থানান্তর এলাকা কমাতে পারে এবং রাসায়নিক ও পেট্রোকেমিক্যাল উদ্ভিদ যেমন বৃহৎ ইথিলিন এবং বড় অ্যারোমেটিক্সে এর ব্যাপক প্রয়োগের সম্ভাবনা রয়েছে।

(2) ফুটন্ত রক্ষণাবেক্ষণের একটি খুব ছোট পার্থক্য, কম স্বাদ শক্তি পুনরুদ্ধার এবং কম তাপমাত্রা ফুটন্ত তাপ স্থানান্তর একটি মহান মান আছে, গরম বাষ্প তাপমাত্রা কমাতে ব্যবহার করা যেতে পারে.

(3) গুরুতর তাপের লোড সাধারণ পাইপের তুলনায় 50% বেশি।

(4) ভাল স্কেল বাধা কর্মক্ষমতা আছে.

একদিকে, উচ্চ ফ্লাক্স টিউব বাষ্পের চাহিদা কমাতে পারে। অন্যদিকে, এটি তাপ স্থানান্তর ক্ষমতা উন্নত করতে পারে। একটি বড় তাপ স্থানান্তর ব্যবস্থায়, তাপমাত্রার সামান্য পার্থক্যের প্রয়োজনের কারণে, প্রয়োজনীয় রিবয়লারের সংখ্যা খুব বেশি। হাই ফ্লাক্স টিউবের ব্যবহার রিবয়লারের পরিমাণ 3/4 কমাতে পারে এবং তাপমাত্রার পার্থক্য ΔT মাত্র 5 ডিগ্রির জন্য প্রয়োজন। ঐতিহ্যবাহী বেয়ার টিউব প্রতিস্থাপন করতে উচ্চ ফ্লাক্স টিউব ব্যবহার করে আমরা তাপ স্থানান্তর বাধা দূর করতে পারি, বৃহত্তর তাপ স্থানান্তর লোডের প্রয়োজন মেটাতে পারি এবং উল্লেখযোগ্যভাবে উৎপাদন বাড়াতে পারি। একই সময়ে, মেশিনের দক্ষতা বজায় রাখার সময়, এটি কম বাষ্প চাপ ব্যবহার করে খরচ কমাতে পারে।

কেস-কঠিন পণ্যগুলি নিম্নরূপ:

বাইরের পৃষ্ঠের জন্য সিন্টারযুক্ত ছিদ্রযুক্ত আবরণ/ ভিতরের পৃষ্ঠের জন্য নিম্ন পাখনা, বাইরের পৃষ্ঠের জন্য ক্যানেল্যুর/ ভিতরের পৃষ্ঠের জন্য sintered ছিদ্রযুক্ত আবরণ, বাইরের পৃষ্ঠের জন্য Sawtooth পৃষ্ঠ / ভিতরের পৃষ্ঠের জন্য sintered ছিদ্রযুক্ত আবরণ, বাইরের পৃষ্ঠের জন্য পাখনা/ ভিতরের পৃষ্ঠের জন্য sintered ছিদ্রযুক্ত আবরণ.

1.1 উচ্চ ফ্লাক্স টিউবের উপাদান এবং আকার

উপাদান: কার্বন ইস্পাত, অ্যালুমিনিয়াম, এবং তাই।

আকার: বাহ্যিক ব্যাস 15-40মিমি, দৈর্ঘ্য 500-12000 মিমি

স্বাভাবিক অবস্থায় হাই ফ্লাক্স টিউবের মাঝখানের অংশকে শক্তিশালী করা হয়। সমতল প্রান্তগুলি মসৃণ, তাই এটি পরা এবং প্রসারিত করা সহজ। উচ্চ ফ্লাক্স টিউব গ্রাহকদের প্রয়োজন হিসাবে OEM করতে পারে। পণ্য কাঠের বাক্স সঙ্গে বস্তাবন্দী হয়.

1.2 উচ্চ ফ্লাক্স হিট এক্সচেঞ্জারের প্রযোজ্য মাধ্যম

ইথিলিন গ্লাইকোল, ডাইথাইলিন গ্লাইকোল, ইথিলিন ট্রাইক্লোরাইড, ইথেন, প্রোপিলিন, ইথাইল অ্যালকোহল।

1.3 উচ্চ ফ্লাক্স হিট এক্সচেঞ্জারের অ্যাপ্লিকেশন

হাই ফ্লাক্স হিট এক্সচেঞ্জার ফেজ পরিবর্তনের সরঞ্জামে ব্যবহার করা যেতে পারে, যেমন, কার্বুরেটর, ইভাপোরেটর, কনডেনসার এবং রিবয়লার ইত্যাদি। নির্দিষ্ট হওয়ার জন্য, যেমন ইথিলিন কার্বুরেটর, ইথিলিন সেপারেশন ডিভাইসের ওভারহেড কনডেনসার এবং রিবয়লার, ইথিলিন গ্লাইকল বাষ্পীভবনের সংমিশ্রণ উদ্ভিদ। এবং সুগন্ধযুক্ত, বায়ু পৃথকীকরণ ইউনিটের প্রধান কনডেন্সার-বাষ্পীভবনকারী। সেইসাথে প্রাকৃতিক গ্যাস তরলকরণ, ক্রায়োজেনিক রেফ্রিজারেশন, বায়ু পৃথকীকরণ, এবং সমুদ্রের জল বিশুদ্ধকরণ ইত্যাদি।

1) তেল পরিশোধন এবং পেট্রোকেমিক্যাল ইনস্টলেশন

যেমন ওভারহেড কনডেন্সার এবং ইথিলিন সেপারেশন ডিভাইসের রিবয়লার, ইথিলিন কার্বুরেটর, ক্যাটালিটিক স্লারি অয়েল ইভাপোরেটর, ইথানল ইভাপোরেটর এবং ইথিলিন গ্লাইকল ইভাপোরেটর ইত্যাদি। দীর্ঘমেয়াদী অপারেশন প্রক্রিয়ায়, ফুটন্ত তাপ স্থানান্তর সহ ছিদ্রযুক্ত পৃষ্ঠটি খুব স্থিতিশীল এবং কোনও কোকিং বা স্কেলিং ঘটনা ঘটেনি। একই সময়ে এটি তাপ মাঝারি ব্যবহারকে ব্যাপকভাবে কমাতে পারে, যতদূর তাপ মাঝারি তাপমাত্রা কমাতে পারে।

2) প্রাকৃতিক গ্যাস পরিশোধন এবং পৃথকীকরণ ডিভাইস

উদাহরণস্বরূপ, ক্রায়োজেনিক এয়ার সেপারেশন প্লান্টের রিবয়লার কনডেন্সারে। একদিকে, এটি বাষ্পীভবনের প্রাথমিক খরচ কমাতে পারে - ঘনীভূত (ঠান্ডা) তাপ এক্সচেঞ্জার (তাপ স্থানান্তর পৃষ্ঠকে কাটা); অন্যদিকে, ছোট কাজের তাপমাত্রার পার্থক্যের কারণে, এটি শক্তি খরচ কমাতে পারে।

3) সমুদ্রের জল বিশুদ্ধকরণ এবং বর্জ্য তাপ ব্যবহার

1.4 উচ্চ ফ্লাক্স হিট এক্সচেঞ্জার অর্থনীতির বিশ্লেষণ

মেগাটন ইথিলিন সরঞ্জামের একটি সেট তৈরি করতে, মোট বিনিয়োগ সাধারণত 20 বিলিয়ন আরএমবি-র উপরে হয়, ইতিহাসের তথ্য অনুসারে, হিট এক্সচেঞ্জারগুলির খরচ মোট বিনিয়োগের প্রায় 30% এর জন্য অ্যাকাউন্টিং, প্রতিটি বড় ইথিলিন প্রকল্পে হিট এক্সচেঞ্জারের খরচ নিলিতে পৌঁছাবে 7 বিলিয়ন আরএমবি। কিন্তু যেহেতু চীনের শক্তি ব্যবহারের দক্ষতা মাত্র 34%, যা 20 বছর আগের উন্নত দেশগুলির সমতুল্য, এখন তাদের তুলনায় দশ শতাংশ কম। কম তাপমাত্রার পার্থক্য এবং কম তাপ স্থানান্তর পৃষ্ঠে একটি উচ্চ দক্ষ তাপ এক্সচেঞ্জার বিকাশ করা শিল্প শক্তি সঞ্চয় উন্নয়নের সাথে সরাসরি সম্পর্কিত প্রথম পদক্ষেপ হতে পারে। উচ্চ ফ্লাক্স টিউব এবং উচ্চ-দক্ষতাসম্পন্ন হিট এক্সচেঞ্জারগুলি ব্যবহার করা হল সবচেয়ে কার্যকর, এবং শক্তির ব্যবহারের দক্ষতা উন্নত করার জন্য সবচেয়ে লাভজনক উপায়।

বর্তমানে চীনে উচ্চ ফ্লাক্স টিউবের চাহিদা দ্রুত বৃদ্ধি পাচ্ছে, ইথিলিন শিল্প এবং অন্যান্য ক্ষেত্রে, উচ্চ ফ্লাক্স টিউব এবং উচ্চ-দক্ষতাসম্পন্ন হিট এক্সচেঞ্জারগুলির ব্যাপক প্রয়োগের সম্ভাবনা রয়েছে, এইভাবে এটির বিপুল সম্ভাব্য বাজার চাহিদা রয়েছে। মার্কিন যুক্তরাষ্ট্র, জাপান এবং জার্মানিতে প্রচুর উচ্চ দক্ষ তাপ স্থানান্তর টিউব রয়েছে, তবে প্রযুক্তিটি এখনও চীনের কাছে গোপন, তাই দেশীয় ইথিলিন শিল্প আমদানি করা উচ্চ ফ্লাক্স টিউব ব্যবহার করতে বাধ্য হয়েছিল।

আমাদের কোম্পানির দ্বারা উন্নত উচ্চ ফ্লাক্স টিউবগুলি তাপ স্থানান্তর পৃষ্ঠ এবং ঐতিহ্যগত হিট এক্সচেঞ্জারের আকার (প্রায় 80%) কমাতে পারে, এছাড়াও বড় প্রকল্পগুলিতে তাপ এক্সচেঞ্জারের পরিমাণ কমাতে পারে এবং পাইপিং, নিয়ন্ত্রণ ভিত্তি নির্মাণ এবং প্লেন অবতরণ খরচ কমাতে পারে। বিদ্যমান প্ল্যান্টে হিট এক্সচেঞ্জারের টিউব বান্ডিল প্রতিস্থাপন করে, আসল মাথা, খোল, পাইপিং ইত্যাদি আবার ব্যবহার করা যেতে পারে।
