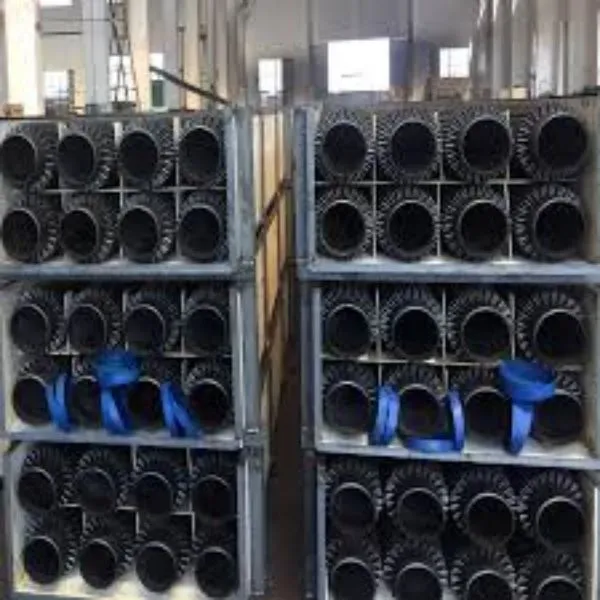

স্টাডেড টিউব, স্টাডেড পাইপ, নেইলহেড পাইপ_ফিনড টিউব
পণ্য বিবরণ
স্টাডেড পাইপ কি?
স্টাডেড পাইপকে স্টাডেড টিউব, নেইলহেড পাইপ বা স্টাড পাইপও বলা হয়। স্টাডেড পাইপগুলি হিট এক্সচেঞ্জারগুলিতে ফিনড টিউবের বিকল্প হিসাবে ব্যবহৃত হয় প্রধানত পেট্রোকেমিক্যাল শিল্পে যেখানে পৃষ্ঠটি গ্যাস এবং বাষ্প দ্বারা বিশেষ জারা এবং আগ্রাসনের সংস্পর্শে আসে। স্টাডেড ফিন টিউব হল একটি স্ট্যান্ডার্ড ফ্রিকোয়েন্সি বৈদ্যুতিক-প্রতিরোধ-ঢালাই জড়ানো টাইপ পৃষ্ঠ। স্টাডেড পাইপ সাধারণত কার্বন, অ্যালয় বা স্টেইনলেস স্টিলের টিউবগুলিতে 1.5" থেকে 12.75" ব্যাসযুক্ত গোলাকার কার্বন স্টিড স্টাডগুলিকে ঝালাই করে।
কিভাবে স্টাডেড পাইপ উত্পাদন করতে?
স্টাডেড পাইপ বৈদ্যুতিক প্রতিরোধের স্টুড ওয়েল্ডিং সরঞ্জাম দ্বারা তৈরি করা হয়, যা টিউবের চারপাশে সারিগুলিতে বিশেষভাবে স্টাড তৈরি করে। স্টাডগুলি বিভিন্ন আকার এবং আকারে সরবরাহ করা যেতে পারে। টিউবে যে প্যাটার্নে স্টাডগুলি সাজানো হয়েছে তা টিউবের চারপাশে প্রতি সারিতে স্টাডের সংখ্যা, সারির মধ্যে ব্যবধান এবং সংলগ্ন সারির স্টাডগুলি অফসেট করা হয়েছে কিনা তা পরিবর্তন করেও বৈচিত্র্যময় হতে পারে। টিউবের একপাশে স্টাড প্রয়োগ করা বা একই সারিতে বিভিন্ন উচ্চতার স্টাড প্রয়োগ করাও সম্ভব। স্টাডগুলিকে ইলেক্ট্রোডগুলিতে হাত লোড করা হয় এবং তারপর স্বয়ংক্রিয়ভাবে ঝালাই করা হয়। ঢালাই প্রক্রিয়া কার্বন, খাদ, স্টেইনলেস স্টীল এবং উচ্চ নিকেল সংকর ধাতু সহ যেকোন স্টাড এবং টিউব গ্রেডের সংমিশ্রণের অনুমতি দেয়। স্টাডিংয়ের পরে, খাদ ইস্পাত পাইপগুলি ইস্পাত শ্রেণীর প্রাসঙ্গিক বৈশিষ্ট্য অনুসারে চাপমুক্ত হয়
স্টাডেড পাইপের সুবিধা:
পাখনার তুলনায় তুলনামূলকভাবে মোটা ক্রস-সেকশনের কারণে, স্টাডেড পাইপ যান্ত্রিকভাবে সবচেয়ে শক্তিশালী বর্ধিত-সারফেস উপলব্ধ। যদিও শক্তি তাপ স্থানান্তর কর্মক্ষমতার জন্য একটি বিবেচ্য বিষয় নাও হতে পারে, এটি গুরুত্বপূর্ণ হতে পারে যখন অ্যাপ্লিকেশনটির জন্য টিউবের ওজন বহন করার জন্য বর্ধিত পৃষ্ঠের প্রয়োজন হয়, বা যেখানে পরিষেবার সময় বা পরিষ্কারের সময় গুরুতর যান্ত্রিক অপব্যবহার প্রত্যাশিত হয়।
স্টাডেড পাইপ ব্যবহার:
স্টাডেড টিউবগুলির জন্য প্রধানত অ্যাপ্লিকেশনগুলি হল পেট্রোকেমিক্যাল শিল্পের প্রক্রিয়া তাপ পুনরুদ্ধার, পরিচলন ওভেনের এলাকায়, রাসায়নিক প্রক্রিয়াকরণের জন্য ভ্যাকুয়াম জেনারেটর, বিশেষভাবে পেট্রোলিয়াম অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। স্টাডেড পাইপগুলি কঠোর পরিবেশে উচ্চ প্রতিরোধের, যেমন সালফিউরিক অ্যাসিড বায়ুমণ্ডলের বিভাগগুলি, উল্লিখিত শিল্পগুলির জন্য এটিকে খুব উপযোগী করে তোলে।
স্টাডেড পাইপের আকার এবং উপাদান:
|
টিউব ওডি: |
25~355.6 (মিমি) |
1"~14"(NPS) |
|
টিউব ওয়াল Thk.: |
3.5~28.6 (মিমি) |
0.14"~1.1" |
|
টিউব দৈর্ঘ্য: |
25 এর কম বা সমান,000 (মিমি) |
82 ফুটের চেয়ে কম বা সমান |
|
স্টাড দিয়া.: |
6~25.4 (মিমি) |
0.23"~1" |
|
স্টাড উচ্চতা: |
10~50.8 (মিমি) |
0.4"~2" |
|
স্টাড পিচ: |
8~30 (মিমি) |
0.3"~1.2" |
|
স্টুড আকৃতি: |
নলাকার, উপবৃত্তাকার, গোলাকার, লেন্সের ধরন |
|
|
স্টাড থেকে টিউব পৃষ্ঠের কোণ: |
উল্লম্ব, কৌণিক, স্তব্ধ সারি |
|
|
স্টাড উপাদান: |
CS (সবচেয়ে সাধারণ গ্রেড হল Q235B) SS (সবচেয়ে সাধারণ গ্রেড হল AISI 304, 316, 409, 410, 321,347) A.S. |
|
|
টিউব উপাদান: |
CS (সবচেয়ে সাধারণ গ্রেড হল A106 Gr.B) SS (সবচেয়ে সাধারণ গ্রেড হল TP304, 316, 321, 347) AS (সবচেয়ে সাধারণ গ্রেড হল T/P5,9,11,22,91) |
|
|
* এই টেবিলটি আমাদের ক্ষমতার জন্য একটি সাধারণ নির্দেশিকা হিসাবে ব্যবহৃত হয়, অন্য কোন কাস্টমাইজড ক্ষেত্রে আমাদের কল করুন। |
||
স্টাড উপাদান: কার্বন ইস্পাত ASTM A510 গ্রেড 1005 থেকে 1010. খাদ স্টিল সাধারণত ইস্পাত স্টাডে ব্যবহৃত হয়।
ASTM A193 গ্রেড: B6, B6X, B8, B8a, B8M, B8C, ইত্যাদি। AISI 304, 316, 410, 347, 321
স্টাডগুলি স্তব্ধ সারি (রিং) মধ্যে সাজানো হয়।
সমস্ত টিউব এবং স্টাড উপাদান সমন্বয় তৈরি করা যেতে পারে: কার্বন, স্টেইনলেস, এবং খাদ স্টীল.
আমরা কার্বন ইস্পাত, স্টেইনলেস স্টীল এবং অন্যান্য ইস্পাত সংকর ধাতু সহ প্রচুর পরিমাণে ইস্পাত টিউব/স্টড সংমিশ্রণ তৈরি করতে পারি।
বিভিন্ন কার্বন স্টিলের সমন্বয়ে গঠিত স্টাড টিউবগুলি অবশ্যই তাপ চিকিত্সা গ্রহণ করবে। আমরা আমাদের PWHT ফার্নেস দিয়ে সাইটে এটি সম্পন্ন করি
