ASTM A252 স্পেসিফিকেশন কি?
ASTM A252 হলঢালাই এবং বিজোড় ইস্পাত পাইপ পাইলস জন্য আদর্শ স্পেসিফিকেশন. এটি সিলিন্ডার আকৃতির ইস্পাত পাইপের নামমাত্র প্রাচীর বেধকে কভার করে, আয়তক্ষেত্রাকার পাইপ অন্তর্ভুক্ত নয়। এই বৃত্তাকার পাইপগুলি পাইলিংয়ের উদ্দেশ্যে ব্যবহৃত হয়, লোড বহন এবং চাপ বহন করার স্থায়ী ভূমিকা হিসাবে পালন করে।
lsaw ইস্পাত পাইপ কি?
LSAW এর সংক্ষিপ্ত রূপঅনুদৈর্ঘ্য নিমজ্জিত আর্ক ওয়েল্ডিং. এলএসএডব্লিউ পাইপ উত্পাদন প্রক্রিয়াটি একটি প্লেট দিয়ে শুরু হয় যা প্রয়োজনীয় ব্যাস অনুযায়ী প্লেট/স্ট্রিপের প্রতিটি পাশে দ্রাঘিমাংশে যোগ দিয়ে একটি পাইপে গঠিত হয়, তারপরে ফিলার মেটাল দিয়ে ঝালাই করা হয়।
A252 GR1 GR2 পাইপ পাইল স্পেসিফিকেশন
| স্ট্যান্ডার্ড | ASTM A252 |
| ইস্পাত গ্রেড | Gr.1 |
| Gr.2 | |
| Gr.3 | |
| মাত্রা | 6" – 56" |
| O.D | 168.3 মিমি - 1422 মিমি |
| ডিএন | DN150 – DN1400 |
| প্রাচীর বেধ | 0.134"- 1" |
| 3.40 মিমি - 25.4 মিমি | |
| পাইপ দৈর্ঘ্য | R1 (4.88m – 7.62m) |
| R2(7.62m – 10.67m) | |
| অনুরোধ পর্যন্ত | |
| পাইপ শেষ | সমতল, বেভেলড |
| প্রক্রিয়া | খোলা-চুল্লি, মৌলিক-অক্সিজেন, বা বৈদ্যুতিক-চুল্লি |
| ম্যানুফ্যাকচারিং | SMLS, ERW, ফ্ল্যাশ ঢালাই, বা ফিউশন ঢালাই প্রক্রিয়া |
| জারা প্রতিরোধ | বার্ণিশ, বার্নিশ, অয়েলিং, গ্যালভানাইজিং |
| FBE, 2LPP, 3LPP, 2LPE, 3LPE |
ASTM A252 ইস্পাত পাইলিং পাইপের রাসায়নিক রচনা
| রাসায়নিক প্রয়োজনীয়তা | |||||
|---|---|---|---|---|---|
| উপাদান | রচনা, % | ||||
| গ্রেড বি এবং ডি | গ্রেড সি | ||||
| তাপ বিশ্লেষণ | পণ্য বিশ্লেষণ | তাপ বিশ্লেষণ | পণ্য বিশ্লেষণ | ||
| কার্বন, maxA | 0.26 | 0.30 | 0.23 | 0.27 | |
| ম্যাঙ্গানিজ, ম্যাক্সএ | 1.35 | 1.40 | 1.35 | 1.40 | |
| ফসফরাস, সর্বোচ্চ | 0.035 | 0.045 | 0.035 | 0.045 | |
| সালফার, সর্বোচ্চ | 0.035 | 0.045 | 0.035 | 0.045 | |
| তামা, minB | 0.20 | 0.18 | 0.20 | 0.18 | |
| A কার্বনের জন্য নির্দিষ্ট সর্বোচ্চের নিচে 0.01 শতাংশ পয়েন্টের প্রতিটি হ্রাসের জন্য, 0.06 শতাংশ পয়েন্ট বৃদ্ধি ম্যাঙ্গানিজের জন্য নির্দিষ্ট সর্বোচ্চের উপরে অনুমোদিত, তাপ বিশ্লেষণের মাধ্যমে সর্বোচ্চ 1.50% এবং পণ্য বিশ্লেষণের মাধ্যমে 1.60% পর্যন্ত। B যদি তামা-যুক্ত ইস্পাত ক্রয় আদেশে নির্দিষ্ট করা থাকে। |
|||||
ASTM A252 গ্রেডের প্রসার্য প্রয়োজনীয়তা
| প্রসার্য প্রয়োজনীয়তা | |||
|---|---|---|---|
| যান্ত্রিক বৈশিষ্ট্য | গ্রেড 1 | গ্রেড 2 | গ্রেড 3 |
| প্রসার্য শক্তি, মিন, psi [MPa] | 50 000 [345] | 60 000 [415] | 66 000 [455] |
| ফলন পয়েন্ট বা ফলন শক্তি, মিন, psi [MPa] | 30 000 [205] | 35 000 [240] | 45 000 [310] |
| 5⁄16 ইঞ্চি [7.9 মিমি] বা তার বেশি প্রাচীর বেধের জন্য প্রাথমিক ন্যূনতম প্রসারণ: | – | – | – |
| 8 ইঞ্চিতে প্রসারিত। [203.2 মিমি], মিনিট, % | 18 | 14 | – |
| প্রসারণ 2 ইঞ্চি [50.8 মিমি], মিনিট, % | 30 | 25 | 20 |
| 5⁄16 ইঞ্চি [7.9 মিমি] এর চেয়ে কম নামমাত্র প্রাচীরের বেধের জন্য, প্রতিটি 1⁄32 - ইঞ্চির জন্য 2 ইঞ্চি [50.8 মিমি] প্রাথমিক ন্যূনতম প্রসারণ থেকে বাদ দেওয়া হয়। | 1.50A | 1.25A | 1.0A |
| একটি টেবিল 2 গণনা করা সর্বনিম্ন মান দেয়: | |||
API 5L এবং ASTM A252 এর মধ্যে পার্থক্য কী?
| প্যারামিটার | ASTM A106 (উচ্চ-টেম্প সার্ভিসের জন্য সিমলেস কার্বন পাইপ) | ASTM A252 (ওয়েল্ডেড স্টিল পাইপ পাইলস) |
|---|---|---|
| স্ট্যান্ডার্ড | ASTM A106/A106M-19a | ASTM A252/A252M-22 |
| ম্যানুফ্যাকচারিং | গরম-ঘূর্ণিত/ঠান্ডা-আঁকা বিজোড় পাইপ (কোনও ঢালাই ত্রুটি নেই) | অনুদৈর্ঘ্য (EFW)/সর্পিল (SAW) ঢালাই (UT পরিদর্শন প্রয়োজন) |
| গ্রেড সিস্টেম | A (নিম্ন-C), B (মানক), C (উচ্চ-শক্তি) | GR1 (হালকা-লোড), GR2 (মাঝারি-লোড), GR3 (ভারী-লোড) |
| ফলন শক্তি | গ্রেড A: 205 MPa এর চেয়ে বড় বা সমান গ্রেড B: 240 MPa এর চেয়ে বড় বা সমান গ্রেড সি: 275 MPa এর চেয়ে বড় বা সমান |
GR1: 207 MPa এর চেয়ে বড় বা সমান GR2: 241 MPa এর চেয়ে বড় বা সমান GR3: 345 MPa এর চেয়ে বড় বা সমান |
| তাপমাত্রা পরিসীমা | -29 ডিগ্রী থেকে 650 ডিগ্রী ✅ উচ্চতর ক্রীপ রেজিস্ট্যান্স |
-45 ডিগ্রী থেকে 100 ডিগ্রী ✅ GR3 ম্যান্ডেট -45 ডিগ্রী চার্পি পরীক্ষা |
| প্রাথমিক অ্যাপ্লিকেশন | প্রেসার পাইপিং সিস্টেম: • বয়লার/হিট এক্সচেঞ্জার টিউব • Refinery process pipes (replaces Q235B >400 ডিগ্রী) |
ভিত্তি কাঠামো: • GR3 + Q235B সংযোগকারী (সামুদ্রিক সেতুর স্তূপ- অতিক্রম করুন) • GR2 ব্রিজ পিয়ার (খরচ-কার্যকর) • GR1অস্থায়ী শোরিং |
| প্রভাব দৃঢ়তা | গ্রেড B/C: চার্পি V-নচ -29 ডিগ্রীতে | GR3: Charpy V-খাঁজ -45 ডিগ্রীতে(Q235B এর 20 ডিগ্রির চেয়ে কঠোর) |
| জারা নিয়ন্ত্রণ | বিরোধী-অক্সিডেশন: • নিরোধক + অভ্যন্তরীণ আস্তরণের |
মাটি/সমুদ্রের জল সুরক্ষা: • ইপোক্সি লেপ + ক্যাথোডিক সুরক্ষা |
| Q235B এর সাথে সিনার্জি | ❌ সরাসরি সমন্বয় নেই | ✅ কোর সিনার্জি GR3 প্রধান গাদা + Q235B সংযোগকারী রিং (স্ট্রেস ট্রান্সফার অপ্টিমাইজেশান) |
| খরচ রেফারেন্স | গ্রেড বি:$1,200/টন(৪০% > Q235B) | GR3:$900/টন (30% < সমস্ত-Q235B কাঠামো) |
| নিষিদ্ধ ব্যবহার | ❌ পাইল ফাউন্ডেশন (খরচ-নিষিদ্ধ) | ❌ চাপ পাইপিং (ASME B31.1 নিষেধাজ্ঞা) |
ASTM A252 GR1 এবং GR2 ঢালাই পাইপ প্রাথমিকভাবে নিম্নলিখিত এলাকায় ব্যবহৃত হয়:
বিল্ডিং ফাউন্ডেশন ইঞ্জিনিয়ারিং
GR1: ছোট কাঠামোর জন্য অগভীর ফাউন্ডেশন পাইলস (হার্ড ক্লে স্ট্র্যাটা, ভারবহন ক্ষমতা 120 kN/m² এর কম বা সমান)
GR2: উঁচু-বিল্ডিংয়ের জন্য ঘর্ষণ পাইলস (বালুকাময় মাটি, Q235B সংযোগকারী প্রয়োজন)
পরিবহন পরিকাঠামো
GR2: হাইওয়ে ব্রিজের পিয়ার/অ্যাবুটমেন্ট (মাঝারি ক্ষয় পরিবেশ, ASTM A252 ক্লাস 2 জারা সুরক্ষার সাথে মিলে যায়)
শিল্প সুবিধা
GR2: পাইপ র্যাক পেট্রোকেমিক্যাল প্ল্যান্টে সমর্থন করে (নিরপেক্ষ মাটি, GR3 এর চেয়ে 20% কম খরচ)
পরীক্ষা এবং পরিদর্শন

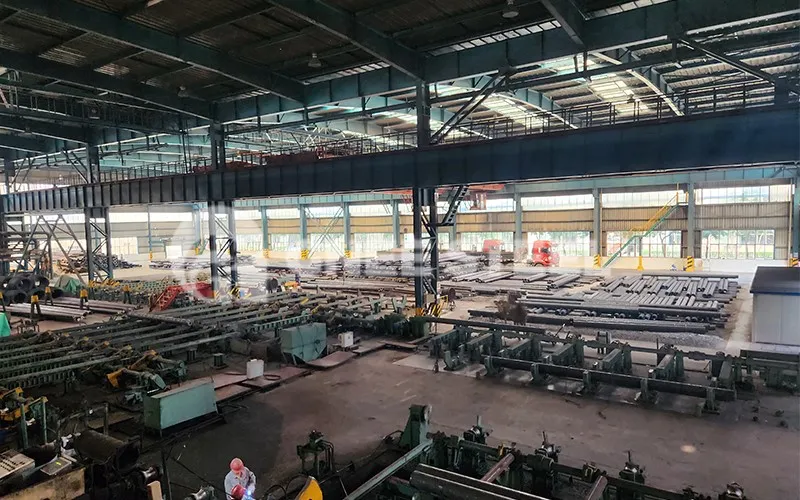

আমাদের কারখানা
