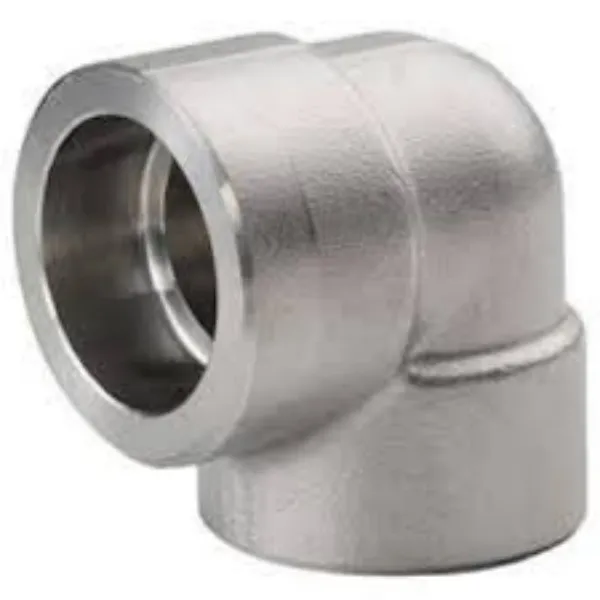

সকেট জোড় কনুই
ASME B16.11 নকল সকেট ওয়েল্ড কনুই 90 ডিগ্রী এবং 45 ডিগ্রীতে পাওয়া যায় যেটি ফিলেট সিল ওয়েল্ডিং দ্বারা ASME পাইপকে ফিটিং বা ভালভের সাথে সংযুক্ত করতে ব্যবহৃত হয়। ছোট আকারের মাত্রার কারণে ওজন হালকা। এবং নির্ভরযোগ্যতা, স্থায়িত্ব এবং মাত্রিক নির্ভুলতার মতো বিভিন্ন বৈশিষ্ট্য রয়েছে। ক্লাস 3000, 6000 এবং 9000 3 টি চাপ রেটিং আছে।
ক্লাস 3000 কনুই: Sch 80 ইস্পাত পাইপ ব্যবহার করার জন্য।
ক্লাস 6000 কনুই: Sch 160 ইস্পাত পাইপের সাথে ম্যাচ করার জন্য।
ক্লাস 9000 কনুই: Sch XXS স্টিল পাইপের সাথে সংযোগ করার জন্য
সকেট ওয়েল্ড ফিটিং হল উচ্চ চাপের ফোরজিং ফিটিংগুলির একটি পরিবার যা শুধুমাত্র ANSI পাইপের সাথে ব্যবহার করা হয় এবং একই আকারের পরিসরে পাওয়া যায়।
যদিও দুটি ওয়েল্ডের আকারের মধ্যে কিছু মিল রয়েছে, তবে সকেট ওয়েল্ডকে এখনও ফিলেট ওয়েল্ড থেকে আলাদা বলে মনে করা হয়।
সকেট ওয়েল্ড ফিটিং ASME B16.11 এর স্পেসিফিকেশন
| আকৃতি | স্ট্রেইট এবং রিডুসিং ফিটিং |
| আকার পরিসীমা | 1/8" - 4" / DN6 - DN100 |
| প্রেসার রেটিং | ক্লাস 3000lbs, 6000lbs, 9000lbs |
| স্ট্যান্ডার্ড | ASME B16.11, BS3799 |
| কার্বন ইস্পাত | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| খাদ ইস্পাত | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| স্টেইনলেস স্টীল | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
চিহ্নিতকরণ এবং গ্যালভানাইজড সকেট জোড় কনুই পরিদর্শন
সকেট ওয়েল্ড কনুই ফিটিং প্যাকেজ
কার্টনে সমস্ত SW কনুই প্যাক করুন।
সমস্ত কার্টনে লেবেল লাগিয়ে দিন।
কাঠের বাক্সে শক্ত কাগজ রাখুন।
কাঠের বাক্সে শিপিং চিহ্ন তৈরি করুন।
ASME B16.11 সকেট ওয়েল্ড কনুই মাত্রা
| ডিএন | এনপিএস | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | মিনিট | ave | মিনিট | ave | মিনিট | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) সকেট বোরের চারপাশের জোড় বেধ গড় মানের থেকে কম হবে না, আংশিক এলাকায় বেধ সর্বনিম্ন হতে পারে। এক
2) পাইপের বাইরের ব্যাসের সহনশীলতা বিবেচনা করে, কিছু সকেট বোরের ব্যাস B16.11-এ উল্লিখিতগুলির চেয়ে একটু বড় হতে পারে।
3) যখন সংযোগকারী পাইপের আকারগুলি এই ক্যাটালগে নির্দিষ্ট করাগুলির সাথে সামঞ্জস্যপূর্ণ না হয়, তখন সংযোগকারী পাইপের আকারগুলি ক্রয়ের স্পেসিফিকেশনে সরবরাহ করা হবে৷
4) যখন ফিটিংগুলি হ্রাস করা হয়, তখন কাঠামোর আকারগুলি স্ট্রেইট ফিটিংগুলির মতোই হবে এবং BJD হ্রাসকারী প্রান্ত অনুসারে মেশিন করা হবে৷
5) ফিটিং SW এবং THRD এর মিশ্র সংযোগ হিসাবেও তৈরি করা যেতে পারে।
