ইস্পাত পাইপ টি

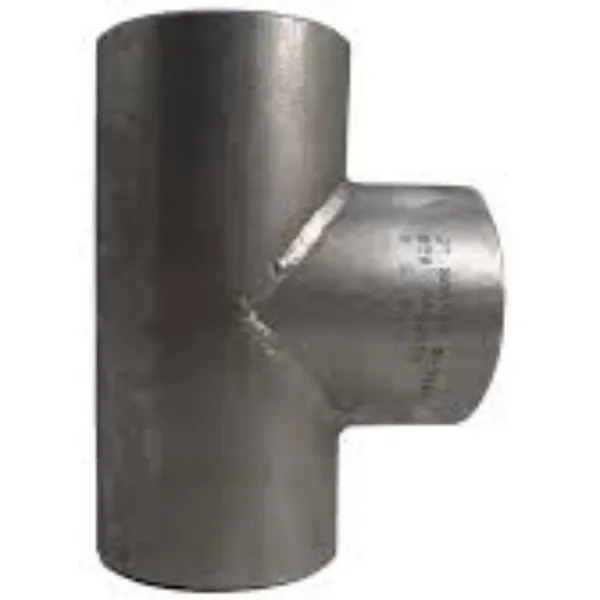

ASME B16.9 ইস্পাত পাইপ টিটি-আকৃতির বা Y-আকৃতির তিনটি আউটলেট একই বা ভিন্ন আকারের এবং সমান টি এবং রিডুসিং টি হিসাবে নামকরণ করা হয়, সংযোগকারী প্রান্তগুলি একই আকারে থাকে, এটি সমান টি, যখন ব্র্যাচের আকার রান পাইপের আকারের চেয়ে ছোট, আমরা কল করি এটি টি হ্রাসকারী হিসাবে। বাটওয়েল্ডিং টি পেট্রোলিয়াম, রাসায়নিক শিল্প, পাওয়ার প্লান্ট এবং অন্যান্য শিল্প পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়। সাধারণ ব্যবহৃত উপাদান হল কার্বন ইস্পাত A234 WPB এবং স্টেইনলেস স্টিল 316।
সমান tee হ্রাসকারী tee
বাট ওয়েল্ড টি পরিদর্শন
পণ্যের গুণমান নিশ্চিত করার জন্য আমরা প্রাচীরের বেধ এবং টি-এর দৈর্ঘ্য পরিমাপ করব।
বাট ওয়েল্ড টি-এর প্যাকেজ
8"এর কম টি পণ্যগুলি কাঠের বাক্সের ভিতরে সুন্দরভাবে সাজানো হবে, 8" এর চেয়ে বড় প্লাস্টিকের প্যাকেজিং হবে এবং তারপরে কাঠের বেসে রাখা হবে।
ASME B16.9 কি?
ASME B16.9 স্ট্যান্ডার্ড NPS 1 ∕ 2 থেকে NPS 48 (DN 15 থেকে DN 1200) আকারে ফ্যাক্টরি-নির্মিত পেটা বাটওয়েল্ডিং ফিটিংগুলির জন্য সামগ্রিক মাত্রা, সহনশীলতা, রেটিং, পরীক্ষা এবং চিহ্নগুলিকে কভার করে। এটি যে কোনও উত্পাদনযোগ্য প্রাচীর বেধের জিনিসপত্র কভার করে।
বাটওয়েল্ডিং ফিটিংগুলি একটি পাইপিং সিস্টেমে মিডিয়ার দিক বা কাজ পরিবর্তন করতে, শাখা বন্ধ করতে, পাইপের আকার কমাতে বা সহায়ক সরঞ্জাম সংযুক্ত করতে ব্যবহৃত হয়। এগুলি এএসটিএম এ403 এবং এএসটিএম এ234 স্পেসিফিকেশনের উপর ভিত্তি করে ঠান্ডা এবং গরম আকারে উত্পাদিত কনুই, টি, ক্যাপ, রিডুসার, স্টাব এন্ড এবং ওয়েলট হিসাবে একাধিক প্রকারে পাওয়া যায়।
ASTM A403 WP304 এবং WP316 স্টেইনলেস স্টীল ফিটিং স্পেসিফিকেশন
304 এবং 316 স্টেনলেস স্টিলের বাটওয়েল্ড ফিটিংগুলি ASTM A403 WP গ্রেডগুলিতে ASME বা MSS স্ট্যান্ডার্ড মাত্রার উপর ভিত্তি করে ডিজাইন করা হয়েছে। তারা বিজোড় বা ঢালাই ধরনের হতে পারে.
ASTM A403 স্পেসিফিকেশন স্টেইনলেস স্টীল পাইপ কনুই, টি, ক্রস, রিডুসার এবং ক্যাপের আকারগুলিকে কভার করে৷ তাদের পাইপিং সিস্টেমে বিভিন্ন ফাংশন রয়েছে এবং পাইপ বা জিনিসপত্রে ঝালাই করার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
ASTM A234 WPB কার্বন ইস্পাত পাইপ ফিটিং স্পেসিফিকেশন
ASTM A234 WPB হল কার্বন ইস্পাত পাইপ ফিটিং এর সবচেয়ে সাধারণ এবং প্রতিনিধিত্বকারী গ্রেড। আমরা এগুলিকে ASME B16.9 এবং MSS-SP-43-এর মান অনুযায়ী সেমলেস এবং ঢালাইয়ের প্রকারে তৈরি করি। এই বাটওয়েল্ডিং ফিটিংগুলি মাঝারি এবং উচ্চ তাপমাত্রায় পরিষেবার জন্য চাপের পাইপিং এবং চাপ জাহাজ তৈরিতে ব্যবহারের জন্য।
ASME/ANSI B16.9 স্টিল পাইপ টি ফিটিং এর স্পেসিফিকেশন
| আকৃতির ধরন | সমান টি এবং রিডুসিং টি |
| আকার পরিসীমা | 1/2" - 80" / DN15 - 2000 |
| বেধের সময়সূচী | SCH 10 - SCH 160, XXS |
| স্ট্যান্ডার্ড | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409, ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, DIN2605/6261265EN, DIN2605/2615EN, |
| কার্বন ইস্পাত | Q235, 20#, 35#, 45#, 20G,Q345B, 16Mn, ASTM A234 WPB/WPC, A420 WPL6 |
| API 5L গ্রেড | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
| খাদ ইস্পাত | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| স্টেইনলেস স্টীল | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347, 904L, A815 S32205, S31803, 32750, 32760 |
ASME/ANSI B16.9 স্টিল পাইপ টি ডাইমেনশন
| নামমাত্র আকার | বেভেলে ব্যাস বাইরে | কেন্দ্র থেকে শেষ | ||
| ডিএন | এনপিএস | OD1×OD2 | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 48 | 48 |
| 40 | 11/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 21/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 31/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 457.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 711 |
| 1100 | 44 | 1118.0 | 813 | 762 |
| 1150 | 46 | 1168.0 | 851 | 800 |
| 1200 | 48 | 1219.0 | 889 | 838 |
| 1300 | 52 | 1321.0 | 965 | 914 |
| 1400 | 56 | 1422.0 | 1041 | 965 |
| 1600 | 64 | 1626.0 | 1194 | 1092 |
| 1700 | 68 | 1727.0 | 1270 | 1168 |
| 1800 | 72 | 1829.0 | 1320 | 1245 |
| 1900 | 76 | 1930.0 | 1422 | 1320 |
| 2000 | 80 | 2032.0 | 1499 | 1397 |
নোট
1) উপরে উল্লিখিত মানগুলি ছাড়াও, GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 ইত্যাদির মানগুলিও প্রয়োগ করা হয়৷
2) 650 (NPS 26) এর চেয়ে বড় বা সমান DN এবং 350 (NPS 14) এর থেকে বড় বা সমান DN সহ হ্রাসকারী টিজগুলির জন্য আউটলেটের আকারগুলি ব্যবহার করার পরামর্শ দেওয়া হচ্ছে (এর মানে অন্যান্য আকারগুলি প্রয়োগ করা যেতে পারে) )
3) উপরের সারণীতে তালিকাভুক্ত আকারের চেয়ে বড় আকারের টিজ এবং ক্রসগুলির জন্য, সেগুলি ক্রেতা এবং প্রস্তুতকারকের দ্বারা সম্মত হওয়া বা প্রস্তুতকারকের আকার অনুসারে সরবরাহ করা হবে।
