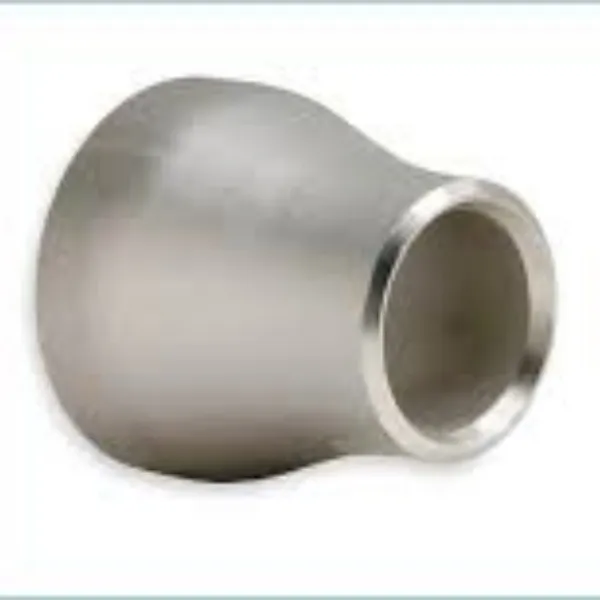

এককেন্দ্রিক হ্রাসকারী
ঘনকেন্দ্রিক রিডুসার হল শঙ্কু আকৃতির ফিটিং যা কেন্দ্র রেখার ব্যাস বড় বা কমাতে ব্যবহৃত হয়। কাদা এবং গ্রাইন্ডিং তরল পরিবহন করা সহজ এবং ক্ষয়কারী অপারেশনের জন্য উপযুক্ত, যেখানে বিভিন্ন রেটিং এবং ফ্ল্যাঞ্জ বা পাইপের মধ্যে পরিবাহিত করার ক্ষেত্রে সুরক্ষা পরিধান করা প্রয়োজন সেখানে ব্যবহার করাও উপকারী। শিল্পে সাধারণ ব্যবহৃত উপাদান হল কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টীল।
বাটওয়েল্ডিং ফিটিংগুলি একটি পাইপিং সিস্টেমে মিডিয়ার দিক বা কাজ পরিবর্তন করতে, শাখা বন্ধ করতে, পাইপের আকার কমাতে বা সহায়ক সরঞ্জাম সংযুক্ত করতে ব্যবহৃত হয়। এগুলি কনুই, টি, ক্যাপ, কনসেন্ট্রিক রিডুসার, স্টাব এন্ড এবং ওয়েলট হিসাবে একাধিক প্রকারে পাওয়া যায়, যা ASTM A403 এবং ASTM A234 স্পেসিফিকেশনের উপর ভিত্তি করে ঠান্ডা এবং গরম গঠনে উত্পাদিত হয়।
ASTM A403 WP304 এবং 316 স্টেইনলেস স্টীল পাইপ ফিটিং
ASTM A403 এর স্পেসিফিকেশন সাধারণ স্টেইনলেস স্টিলের গ্রেড WP304 এবং 316 কভার করে যা চাপ পাইপিংয়ের জন্য ব্যবহৃত হয়। কনসেন্ট্রিক রিডুসার, বাটওয়েল্ডিং টি অ্যান্ড ক্রস, স্টিলের পাইপ বাঁক এবং কনুইয়ের মতো গ্রেডের ফিটিং কেনার সময় গ্রাহকদের বিজোড় বা ঢালাইয়ের ধরন নির্দেশ করতে হবে।
ASTM A234 কার্বন স্টিল এবং অ্যালয় স্টিল পাইপ ফিটিং
এই স্পেসিফিকেশনটি ASME B16.9-এর মান অনুযায়ী ASTM A234 কার্বন ইস্পাত এবং সেমলেস এবং ওয়েল্ডেড নির্মাণের অ্যালয় স্টিলের ফিটিংগুলিকে কভার করে। এই ফিটিংগুলি মাঝারি এবং উচ্চ তাপমাত্রায় পরিষেবার জন্য চাপের পাইপিং এবং চাপের জাহাজ তৈরিতে ব্যবহারের জন্য।
কনসেন্ট্রিক রেডকুয়ার ASME B16.9 এর জন্য উপাদান
স্টেইনলেস স্টীল গ্রেড
ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L
কার্বন ইস্পাত গ্রেড
ASTM A234 WPB/WPC, ASTM A420 WPL6, ASTM A860 WPHY 42 / 46 / 56 / 60 / 65
খাদ ইস্পাত গ্রেড
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92 / WP 22
ASME B16.9 সমকেন্দ্রিক হ্রাসকারী মাত্রা এবং Sch 40 ওজন
| OD1 | OD2 | শেষ থেকে শেষ | SCH 40 ওজন |
| এনপিএস | এনপিএস | H | কেজি |
| 3/4 | 3/8 - 1/2 | 38 |
0.07 |
| 1 | 1/2 - 3/4 | 51 | 0.14 |
| 1 1/4 | 1/2 - 1 | 51 | 0.19 |
| 1 1/2 | 1/2 - 1 1/4 | 64 | 0.29 |
| 2 | 3/4 - 1 1/2 | 76 | 0.46 |
| 2 1/2 | 1 - 2 | 89 | 0.85 |
| 3 | 1 1/4 - 2 1/2 | 102 | 1.11 |
| 4 | 2 - 3 1/2 | 102 | 1.8 |
| 5 | 2 - 4 | 127 | 3.05 |
| 6 | 2 1/2 - 5 | 140 | 4.35 |
| 8 | 3 1/2 - 6 | 152 | 7.12 |
| 10 | 4 - 8 | 178 | 11.8 |
| 12 | 5 - 10 | 203 | 17.8 |
| 14 | 6 - 12 | 330 | 34.3 |
| 16 | 6 - 14 | 356 | 48.3 |
| 18 | 8 - 16 | 381 | 65.3 |
| 20 | 10 - 18 | 508 | 102 |
| 22 | 12 - 20 | 508 | - |
| 24 | 12 - 22 | 508 | 143 |
| 26 | 12 - 24 | 610 | - |
| 28 | 14 - 26 | 610 | - |
| 30 | 14 - 28 | 610 | - |
| 32 | 20 - 30 | 610 | 230 |
| 34 | 22 - 32 | 610 | 245 |
| 36 | 22 - 34 | 610 | 282 |
| 38 | 24 - 36 | 610 | - |
| 40 | 28 - 38 | 610 | - |
| 42 | 28 - 40 | 610 | - |
| 44 | 32 - 42 | 610 | - |
| 46 | 34 - 44 | 711 | - |
| 48 | 36 - 46 | 711 | - |
| 52 | 40 - 48 | 711 | - |
| 56 | 40 - 52 | 711 | - |
| 60 | 44 - 56 | 711 | - |
নোট
1) উপরে উল্লিখিত মানগুলি ছাড়াও, GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 ইত্যাদির মানগুলিও প্রয়োগ করা হয়৷
2) উপরোক্ত সারণীতে তালিকাভুক্ত আকারের চেয়ে বড় আকারের সমকেন্দ্রিক এবং উদ্ভট হ্রাসকারীদের জন্য, সেগুলি ক্রেতা এবং প্রস্তুতকারকের দ্বারা সম্মত হওয়া বা প্রস্তুতকারকের আকার অনুসারে সরবরাহ করা হবে।
