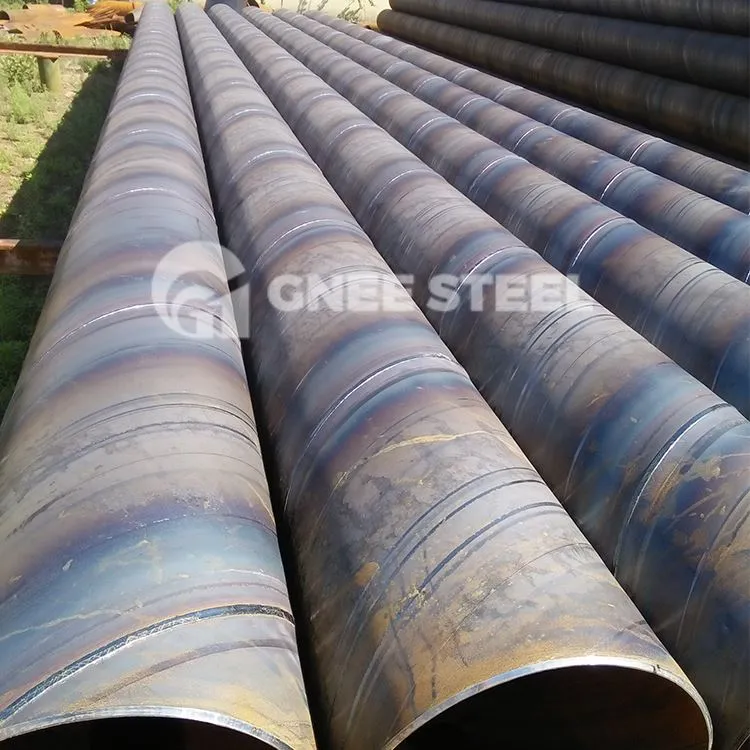

SY/T5037 সর্পিল ইস্পাত পাইপ



SY/T5037 স্ট্যান্ডার্ড সাধারণ তরল পরিবহনের জন্য নিমজ্জিত আর্ক ওয়েল্ডেড স্টিল পাইপের জন্য মাত্রা, আকৃতি, গুণমান, কর্মক্ষমতা প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি, পরিদর্শন নিয়ম, আবরণ, চিহ্ন এবং গুণমানের শংসাপত্রগুলি নির্দিষ্ট করে , এরপরে "স্টিল পাইপ" হিসাবে উল্লেখ করা হয়েছে)। SY/T5037 সর্পিল ঢালাই পাইপগুলি সাধারণ তরল যেমন জল, বায়ু এবং গরম করার বাষ্প পরিবহনের জন্য উপযুক্ত।

SY/T5037 ইস্পাত পাইপের জন্য নামমাত্র বাইরের ব্যাস পরিসীমা 219.1mm এর কম নয় এবং নামমাত্র প্রাচীর পুরুত্বের পরিসীমা 3.2mm এর চেয়ে বেশি বা সমান। স্টিলের পাইপগুলির নামমাত্র বাইরের ব্যাস এবং প্রাচীরের বেধ SY/T6475 এর প্রাসঙ্গিক প্রয়োজনীয়তাগুলি মেনে চলা উচিত৷ আপনার যদি SY/T5037 স্টিল পাইপের অন্যান্য স্পেসিফিকেশনের প্রয়োজন হয়, GNEE গ্রুপ অন্যান্য ব্যাস এবং প্রাচীরের বেধের ঢালাই পাইপও সরবরাহ করতে পারে।

SY/T5037 সর্পিল নিমজ্জিত আর্ক ওয়েল্ডিং পাইপ স্পেসিফিকেশন

ওডি	219 মিমি -4064মিমি
ডব্লিউ টি	3।{1}}মিমি
দৈর্ঘ্য	3m-48m
উৎপত্তি	চীন
পরীক্ষা	রাসায়নিক উপাদান বিশ্লেষণ, যান্ত্রিক বৈশিষ্ট্য (চূড়ান্ত প্রসার্য শক্তি, ফলন শক্তি, প্রসারণ), প্রযুক্তিগত বৈশিষ্ট্য (চ্যাপ্টা পরীক্ষা, নমন পরীক্ষা, প্রভাব পরীক্ষা), বাহ্যিক আকার পরিদর্শন, হাইড্রোস্ট্যাটিক পরীক্ষা, এক্স-রে পরীক্ষা।

SY/T5037 SSAW ইস্পাত পাইপ











































SY/T5037 ইস্পাত পাইপ পরিদর্শন

• রাসায়নিক রচনা

1. রাসায়নিক বিশ্লেষণের জন্য নমুনাগুলি সমাপ্ত স্টিলের পাইপ বা ইস্পাত স্ট্রিপ/প্লেট থেকে নেওয়া যেতে পারে। স্টিলের স্ট্রিপ/প্লেট থেকে নমুনা নেওয়ার সময়, স্যাম্পলিং পদ্ধতিটি স্টিলের স্ট্রিপ/প্লেট স্ট্যান্ডার্ডের স্যাম্পলিং বিধান মেনে চলা উচিত। ইস্পাত পাইপ থেকে নমুনা নেওয়ার সময়, স্যাম্পলিং অবস্থানটি সংলগ্ন সর্পিল ওয়েল্ডের মধ্যে দূরত্বের 1/4 বা সোজা জোড় থেকে আনুমানিক 90 ডিগ্রির কম হওয়া উচিত নয়।
2. রাসায়নিক রচনা বিশ্লেষণ GB/T4336 বা GB/223-এর প্রাসঙ্গিক অংশ অনুসারে পরিচালিত হওয়া উচিত। বিবাদের ক্ষেত্রে, ভেজা রাসায়নিক বিশ্লেষণের ফলাফল প্রাধান্য পাবে।

• প্রসার্য পরীক্ষা

1. ওয়েল্ডেড জয়েন্টগুলির জন্য টেনসাইল পরীক্ষার নমুনাগুলি ওয়েল্ডের লম্বভাবে নেওয়া উচিত। ঢালাই নমুনার মাঝখানে থাকা উচিত, এবং ঢালাই শক্তিবৃদ্ধি অপসারণ সহ চিত্র 3 এর প্রয়োজনীয়তা পূরণ করা উচিত। এটি ঘরের তাপমাত্রায় নমুনা সমতল করার অনুমতি দেওয়া হয়।
2. এই স্ট্যান্ডার্ডে উল্লেখ করা ব্যতীত, 23 ডিগ্রি ±5 ডিগ্রি (বা ঘরের তাপমাত্রা) পরীক্ষার তাপমাত্রা সহ টেনসিল পরীক্ষা GB/T2651 অনুযায়ী করা উচিত।

• প্রভাব পরীক্ষা

প্রভাব পরীক্ষা GB/T229 অনুযায়ী করা উচিত।

• গাইডেড বেন্ড টেস্ট

নির্দেশিত বাঁক পরীক্ষা GB/T2653 অনুযায়ী পরিচালিত হওয়া উচিত।

• Hydrostatic পরীক্ষা

হাইড্রোস্ট্যাটিক পরীক্ষা GB/T241 অনুযায়ী করা উচিত।

• ঢালাই জয়েন্টগুলির অ্যাসিড এচিং পরিদর্শন

1. সর্পিল এবং সোজা ঢালাইযুক্ত জয়েন্টগুলির ফ্র্যাকচার পৃষ্ঠের অ্যাসিড এচিং পরিদর্শন ঢালাই সম্পন্ন হওয়ার পরে যত তাড়াতাড়ি সম্ভব করা উচিত।
2. গ্যাস কাটার পদ্ধতি ব্যবহার করে পাইপের প্রান্ত থেকে অ্যাসিড এচিং নমুনা নেওয়া উচিত। এসিড এচিং সারফেস গ্রাউন্ড হওয়া উচিত যাতে ফিউশন লাইনটি এচিং করার পর স্পষ্টভাবে লক্ষ্য করা যায়। পরীক্ষার আগে নমুনা হাতুড়ি বা বিকৃত করা উচিত নয়।

• অ-ধ্বংসাত্মক পরীক্ষা

1. এক্স-রে পরিদর্শন
পরিদর্শন পদ্ধতি পরিশিষ্ট A বা পরিশিষ্ট A এর সমতুল্য অন্যান্য মান মেনে চলা উচিত।
2. অতিস্বনক পরীক্ষা
2.1। ওয়েল্ডের অতিস্বনক পরীক্ষার SY/T6423.2 মেনে চলতে হবে।
2.2। পাইপের প্রান্তে 25 মিমি প্রশস্ত এলাকার অতিস্বনক পরীক্ষার SY/T6423.4 মেনে চলতে হবে।
