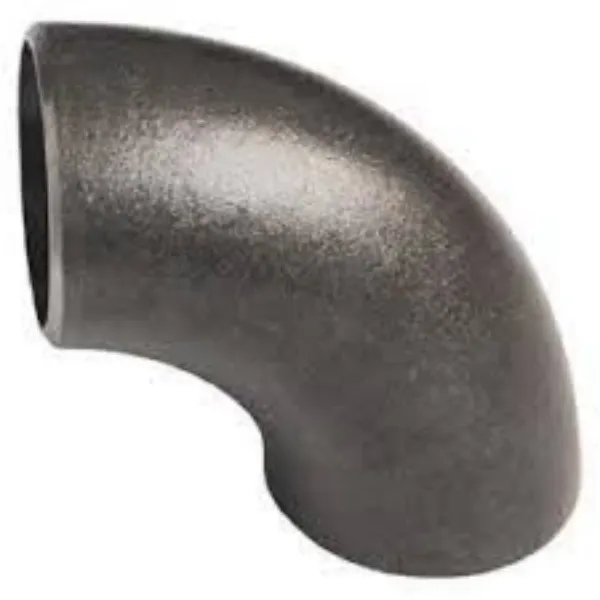

90 ডিগ্রি ইস্পাত পাইপ কনুই
90 ডিগ্রি ইস্পাত পাইপ কনুই
90 ডিগ্রী ইস্পাত পাইপ কনুই 90 ডিগ্রী দ্বারা তরল দিক পরিবর্তন করতে কাজ করে, তাই উল্লম্ব কনুই হিসাবেও নামকরণ করা হয়। এটি সমস্ত পাইপলাইন সিস্টেমের সাধারণ ডিগ্রী এবং কনুইয়ের বিভিন্ন ডিগ্রীতে সর্বাধিক ব্যবহৃত হয়। (যেহেতু এটি ইস্পাত নির্মাণ এবং কাঠামোগত অনুসারে সুবিধাজনক।)
লম্বা ব্যাসার্ধ 90 ডিগ্রী কনুই
LR 90 ডিগ্রী ইস্পাত পাইপ কনুই বিভিন্ন দৈর্ঘ্য পাইপ বা টিউব মধ্যে ইনস্টল করা হয়. এটি 90 ডিগ্রিতে দিক পরিবর্তন করতে সহায়তা করে এবং সাধারণত পাম্প, ডেক ড্রেন এবং ভালভের সাথে পায়ের পাতার মোজাবিশেষ সংযোগ করতে ব্যবহৃত হয়।
ছোট ব্যাসার্ধ 90 ডিগ্রী কনুই
SR 90 ডিগ্রী কনুই উপরে উল্লিখিত পাইপ কনুই এর মতই, কিন্তু ব্যাস ছোট। অতএব, এই ধরনের ইস্পাত কনুই প্রায়ই ব্যবহৃত হয় যখন স্থান পর্যাপ্ত নয়।
ANSI/ASME B16।{1}} ডিগ্রী কনুইএক ধরনের ইস্পাত পাইপ ফিটিং যা পাইপলাইনের দিক পরিবর্তন করতে ব্যবহৃত হয়। এটি দীর্ঘ ব্যাসার্ধ (LR) এবং ছোট ব্যাসার্ধ (SR) এ বিভক্ত করা যেতে পারে। আমরা কার্বন ইস্পাত, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম কনুই সরবরাহ করি বিদেশী প্রকল্পগুলির জন্য বিজোড় এবং ঢালাই উভয় ক্ষেত্রেই।
ASME B16.9 বাট ওয়েল্ড কনুই22.5, 45, 90 এবং 180 এর বিভিন্ন ডিগ্রী দ্বারা শিল্পে সর্বাধিক ব্যবহৃত ফিটিং। এছাড়াও, তাদের ভাল ফলন শক্তি এবং প্রসার্য শক্তি রয়েছে। সাধারণত বাট ওয়েল্ড টি এবং রিডুসারের পাইপ সিস্টেমে আকারগুলি হ্রাস করার কাজ থাকে, যখন আমরা বিভিন্ন আকারের সাথে পাইপগুলিকে সংযুক্ত করার জন্য বিশেষ হ্রাসকারী কনুই তৈরি করতে পারি।
বাট ওয়েল্ড 90 ডিগ্রী কনুই পরিদর্শন
কার্বন ইস্পাত 90 ডিগ্রি কনুই 4"SCH80 A234 WPB ASME B16.9
প্রসবের আগে, পণ্যটি যোগ্য কিনা তা নিশ্চিত করতে আমরা কোণ, দেয়ালের বেধ এবং কনুইয়ের আকার পরীক্ষা করব।
ASME B16.9 কি?
ASME B16.9 স্ট্যান্ডার্ড NPS 1/2 থেকে NPS 48 (DN 15 থেকে DN 1200) আকারে কারখানায় তৈরি বাটওয়েল্ডিং ফিটিংগুলির জন্য সামগ্রিক মাত্রা, সহনশীলতা, রেটিং, টেস্টিং এবং মার্কিং কভার করে। এটি যে কোনও উত্পাদনযোগ্য প্রাচীর বেধের জিনিসপত্র কভার করে। এই মান কম চাপ জারা প্রতিরোধী বাটওয়েল্ডিং জিনিসপত্র আবরণ না. MSS SP-43, পেটা স্টেইনলেস স্টিল বাট-ওয়েল্ডিং ফিটিং দেখুন।
বাটওয়েল্ডিং ফিটিংগুলি একটি পাইপিং সিস্টেমে মিডিয়ার দিক বা কাজ পরিবর্তন করতে, শাখা বন্ধ করতে, পাইপের আকার কমাতে বা সহায়ক সরঞ্জাম সংযুক্ত করতে ব্যবহৃত হয়। এগুলি এএসটিএম এ403 এবং এএসটিএম এ234 স্পেসিফিকেশনের উপর ভিত্তি করে ঠান্ডা এবং গরম আকারে উত্পাদিত কনুই, টি, ক্যাপ, রিডুসার, স্টাব এন্ড এবং ওয়েলট হিসাবে একাধিক প্রকারে পাওয়া যায়।
ASME B16 এর স্পেসিফিকেশন।{1}} ডিগ্রী কনুই ফিটিং
| আকার পরিসীমা | 1/2" - 80" / DN15 - 2000 |
| বেধের সময়সূচী | SCH 10, 20, 40, STD, XS, 80, 100, 120, 140, 160, XXS |
| স্ট্যান্ডার্ড | ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, EN10253 |
| কার্বন ইস্পাত গ্রেড | ASTM A234 WPB/WPC, A420 WPL6, A860 WPHY 42 / 46 / 56 / 60 / 65 |
| খাদ ইস্পাত গ্রেড | ASTM A234 WP11 / WP12 / WP5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| স্টেইনলেস স্টীল গ্রেড | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
| ডুপ্লেক্স স্টেইনলেস স্টীল গ্রেড | ASTM A815 S32205, S31803, 32750, 32760 |
90 ডিগ্রী কনুই মাত্রা
| ডিএন | এনপিএস | OD | A | |
| এলআর | এসআর | |||
| 15 | 1/2 | 21.3 | 38 | 25 |
| 20 | 3/4 | 26.7 | 38 | 25 |
| 25 | 1 | 33.4 | 38 | 25 |
| 32 | 1-1/4 | 42.2 | 48 | 32 |
| 40 | 1-1/2 | 48.3 | 57 | 38 |
| 50 | 2 | 60.3 | 76 | 51 |
| 65 | 2-1/2 | 73.0 | 95 | 64 |
| 80 | 3 | 88.9 | 114 | 76 |
| 90 | 3-1/2 | 101.6 | 133 | 89 |
| 100 | 4 | 114.3 | 152 | 102 |
| 125 | 5 | 141.3 | 190 | 127 |
| 150 | 6 | 168.3 | 229 | 152 |
| 200 | 8 | 219.1 | 305 | 203 |
| 250 | 10 | 273.0 | 381 | 254 |
| 300 | 12 | 323.8 | 457 | 305 |
| 350 | 14 | 355.6 | 533 | 356 |
| 550 | 22 | 559.0 | 838 | 559 |
| 600 | 24 | 610.0 | 914 | 610 |
| 650 | 26 | 660.0 | 991 | 660 |
| 700 | 28 | 711.0 | 1067 | 711 |
| 750 | 30 | 762.0 | 1143 | 762 |
| 800 | 32 | 813.0 | 1219 | 813 |
| 850 | 34 | 864.0 | 1295 | 864 |
| 900 | 36 | 914.0 | 1372 | 914 |
| 950 | 38 | 965.0 | 1447 | 965 |
| 1000 | 40 | 1016.0 | 1524 | 1016 |
| 1050 | 42 | 1067.0 | 1600 | 1067 |
| 1100 | 44 | 1118.0 | 1676 | 1118 |
| 1150 | 46 | 1168.0 | 1753 | 1168 |
| 1200 | 48 | 1219.0 | 1829 | 1219 |
| 1300 | 52 | 1321.0 | 1981 | 1321 |
| 1400 | 56 | 1422.0 | 2134 | 1422 |
| 1500 | 60 | 1524.0 | 2286 | 1524 |
| 1600 | 64 | 1626.0 | 2438 | 1626 |
| 1700 | 68 | 1727.0 | 2591 | 1727 |
| 1800 | 72 | 1829.0 | 2743 | 1829 |
| 1900 | 76 | 1930.0 | 2896 | 1930 |
| 2000 | 80 | 2032.0 | 3048 | 2032 |
নোট:
1) এগুলি ছাড়াও, GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 ইত্যাদিও প্রয়োগ করা হয়৷
2) 80-এর বেশি NPS সহ কনুইটি ক্রেতা এবং প্রস্তুতকারকের দ্বারা সম্মত আকারের সাপেক্ষে তৈরি করা হবে।
