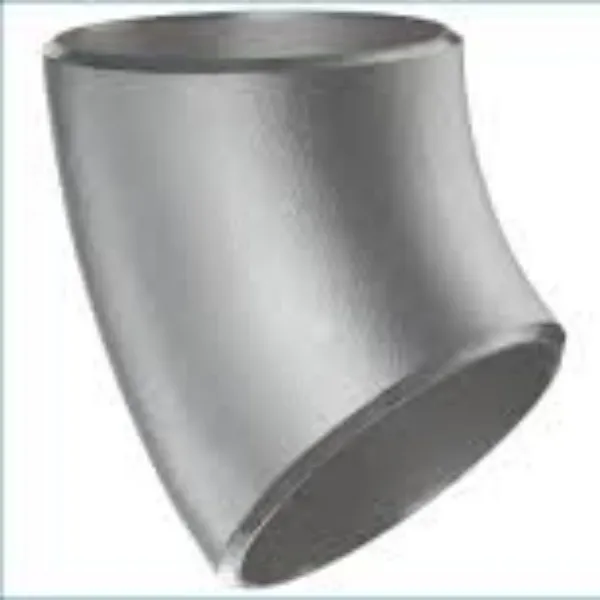

ASME/ANSI B16.9 45 Degree Elbow
ASME/ANSI B16.9 45 Degree Elbow
ASME/ANSI B16.9 45 Degree Elbow

ASME/ANSI B16।{1}} ডিগ্রি কনুই

ASME/ANSI B16।{1}} ডিগ্রী কনুই 90 ডিগ্রী কনুই এর সাথে একই কাজ এবং ব্যবহার করে, কিন্তু মাত্রা এবং আকৃতি এর অর্ধেক। শুধুমাত্র দীর্ঘ ব্যাসার্ধ আছে। উপাদান কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টীল হতে পারে. এটি রাসায়নিক, পেট্রোলিয়াম, যেমন একাধিক শিল্পে বেশ ব্যবহৃত হয় ...

অনুসন্ধান পাঠান

এখন চ্যাট করুন

পণ্য পরিচিতি

ASME/ANSI B16।{1}} ডিগ্রী কনুই90 ডিগ্রি কনুইয়ের সাথে একই ফাংশন এবং ব্যবহার আছে, তবে মাত্রা এবং আকৃতি এর অর্ধেক। শুধুমাত্র দীর্ঘ ব্যাসার্ধ আছে। উপাদান কার্বন ইস্পাত, খাদ ইস্পাত এবং স্টেইনলেস স্টীল হতে পারে. এটি রাসায়নিক, পেট্রোলিয়াম, ইলেকট্রনিক, তরল শক্তি, শিপইয়ার্ড, তেল এবং গ্যাসের মতো একাধিক শিল্পে বেশ ব্যবহৃত হয়।

3 প্রকারের সকেট ওয়েল্ড কনুই, বাট ওয়েল্ড কনুই এবং থ্রেডেড কনুই। ASME/ANSI B16।{2}} ডিগ্রী বাট ওয়েল্ড কনুই বাইরের ব্যাস এবং বেধের বৃহৎ পরিসরের কারণে সাধারণভাবে ব্যবহৃত হয়।

বাট ঢালাই জিনিসপত্র

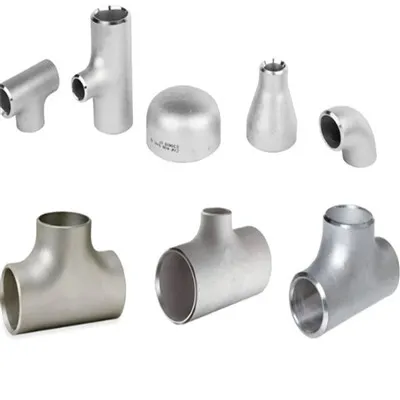

বাটওয়েল্ডিং ফিটিংগুলি একটি পাইপিং সিস্টেমে মিডিয়ার দিক বা কাজ পরিবর্তন করতে, শাখা বন্ধ করতে, পাইপের আকার কমাতে বা সহায়ক সরঞ্জাম সংযুক্ত করতে ব্যবহৃত হয়। এগুলি কনুই, টি, ক্যাপ, রিডুসার, ল্যাপ জয়েন্ট স্টাব এন্ড এবং ওয়েলট হিসাবে একাধিক প্রকারে পাওয়া যায়, যা ASTM A403 এবং ASTM A234 স্পেসিফিকেশনের উপর ভিত্তি করে ঠান্ডা এবং গরম ফর্মিংয়ে উত্পাদিত হয়। আমরা সাধারণত সাইটে সহজে ঢালাই জন্য শেষ bevelling করা.

ASME B16 এর পরিদর্শন এবং প্যাকেজ।{1}} ডিগ্রি কনুই

ডেলিভারির আগে, আমরা দৈর্ঘ্য, প্রাচীরের বেধ এবং কোণ সহ গ্রাহকের দ্বারা কেনা 90 ডিগ্রি কনুই প্যাক করব। 8 ইঞ্চির কম যারা কাঠের কেসে প্যাক করা হবে, এবং 8 ইঞ্চির চেয়ে বড় যারা কাঠের বন্ধনী দিয়ে প্যাক করা হবে।

ASME B16.9 মানে কি?

ASME B16.9 স্ট্যান্ডার্ড NPS 1 ∕ 2 থেকে NPS 48 (DN 15 থেকে DN 1200) আকারে ফ্যাক্টরি-নির্মিত পেটা বাটওয়েল্ডিং ফিটিংগুলির জন্য সামগ্রিক মাত্রা, সহনশীলতা, রেটিং, পরীক্ষা এবং চিহ্নগুলিকে কভার করে। এটি যে কোনও উত্পাদনযোগ্য প্রাচীর বেধের ফিটিংগুলিকে কভার করে। এই মান নিম্ন চাপ জারা প্রতিরোধী বাটওয়েল্ডিং জিনিসপত্র আবরণ না. MSS SP-43, পেটা স্টেইনলেস স্টিল বাট-ওয়েল্ডিং ফিটিং দেখুন।

ANSI B16 এর স্পেসিফিকেশন।{1}} ডিগ্রি কনুই ফিটিং

আকার পরিসীমা	1/2"- 80" / DN15 - 2000
বেধের সময়সূচী	SCH 10%, 20%, 40%, STD, XS, 80%, 100%, 120%, 140%, 160%, XXS
স্ট্যান্ডার্ড	GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409, ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, EN10253, 12653/2653, DIN2653/2653 EN10253
কার্বন ইস্পাত গ্রেড	এএসটিএম A234 ডব্লিউপিবি/ডব্লিউপিসি, এ420 ডব্লিউপিএল6, এ860 ডব্লিউপিএইচওয়াই 42 / 46 / 56 / 60 / 65
খাদ ইস্পাত গ্রেড	ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG ১২Cr1MoVG, ১২Cr5Mo, ১Cr5Mo, Cr9Mo, ১০CrMo910, ১২CrMo{{১০}}
স্টেইনলেস স্টীল গ্রেড	এএসটিএম A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L
ডুপ্লেক্স স্টেইনলেস স্টীল গ্রেড	এএসটিএম A815 এস32205, এস31803, 32750, 32760

ASME B16।{1}} ডিগ্রী কনুই লম্বা ব্যাসার্ধ অঙ্কন এবং ওজন

ডিএন	এনপিএস	ওডি	B	SCH 40 ওজন
ডিএন	এনপিএস	ওডি	এলআর	কেজি
15	1/2	21.3	16	0.04
20	3/4	26.7	19	0.06
25	1	33.4	22	0.08
32	1-1/4	42.2	25	0.14
40	1-1/2	48.3	29	0.20
50	2	60.3	35	0.36
65	2-1/2	73.0	44	0.71
80	3	88.9	51	1.11
90	3-1/2	101.6	57	1.56
100	4	114.3	64	2.11
125	5	141.3	79	3.56
150	6	168.3	95	5.6
200	8	219.1	127	11.4
250	10	273.0	159	20.0
300	12	323.8	190	31.5
350	14	355.6	222	43.6
400	16	406.4	254	65
450	18	457.0	286	92.5
500	20	508.0	318	121
550	22	559.0	343	-
600	24	610.0	381	201.5
650	26	660.0	406	-
700	28	711.0	438	-
750	30	762.0	470	-
800	32	813.0	502	361
850	34	864.0	533	409
900	36	914.0	565	499
950	38	965.0	600	-
1000	40	1016.0	632	-
1050	42	1067.0	660	-
1100	44	1118.0	695	-
1150	46	1168.0	727	-
1200	48	1219.0	759	-
1300	52	1321.0	821	-
1400	56	1422.0	883	-
1500	60	1524.0	947	-
1600	64	1626.0	1010	-
1700	68	1727.0	1073	-
1800	72	1829.0	1137	-
1900	76	1930.0	1199	-
2000	80	2032.0	1263	-
